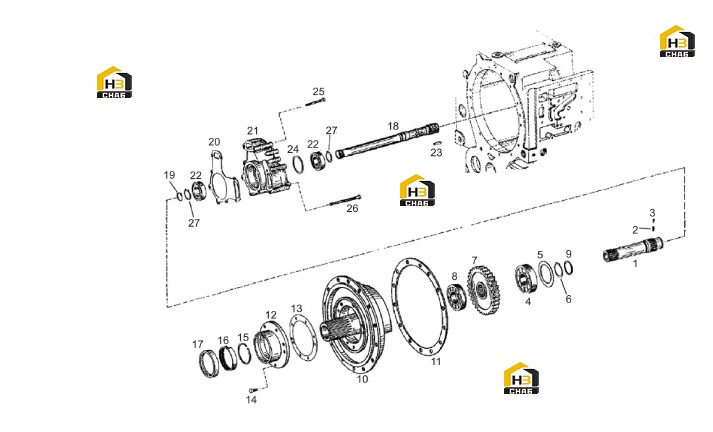

Вал входной и фланец sp116331_000_00

← Клапан регулирующий переменной скорости sp100411_000_00 Обод шины 26y0029_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INPUT SHAFT

Каталожный номер:SP100428

Комплект:1

Примечание:

№ на схеме:2

Наименование:Spring Pin

Каталожный номер:SP100053

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spring Pin

Каталожный номер:SP100052

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ball Bearing

Каталожный номер:SP100256

Комплект:1

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:SP105605

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:SP100390

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:SP100391

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:SP100388

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:SP100392

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:SP100393

Комплект:1

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:SP105603

Комплект:1

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:SP105604

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:SP100389

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:SP100387

Комплект:1

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:SP105460

Комплект:1

Примечание:

№ на схеме:6

Наименование:BACKUP RING

Каталожный номер:SP100036

Комплект:1

Примечание:

№ на схеме:7

Наименование:INPUT GEAR

Каталожный номер:SP100429

Комплект:1

Примечание:

№ на схеме:8

Наименование:Roller Bearing

Каталожный номер:SP100270

Комплект:1

Примечание:

№ на схеме:9

Наименование:SEAL

Каталожный номер:SP100220

Комплект:1

Примечание:

№ на схеме:10

Наименование:FLANGE

Каталожный номер:SP100431

Комплект:1

Примечание:

№ на схеме:11

Наименование:GASKET

Каталожный номер:SP100430

Комплект:1

Примечание:

№ на схеме:12

Наименование:BEARING COVER

Каталожный номер:SP100397

Комплект:1

Примечание:

№ на схеме:13

Наименование:GASKET

Каталожный номер:SP100425

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:SP105717

Комплект:1

Примечание:

№ на схеме:15

Наименование:SNAP RING

Каталожный номер:SP100223

Комплект:1

Примечание:

№ на схеме:16

Наименование:BUSHING

Каталожный номер:SP100225

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal Ring

Каталожный номер:SP100246

Комплект:1

Примечание:

№ на схеме:18

Наименование:OUTPUT SHAFT

Каталожный номер:SP100479

Комплект:1

Примечание:

№ на схеме:19

Наименование:R-RING

Каталожный номер:SP100083

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gasket

Каталожный номер:SP100426

Комплект:1

Примечание:

№ на схеме:21

Наименование:GEAR PUMP

Каталожный номер:SP100277

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ball Bearing

Каталожный номер:SP100254

Комплект:1

Примечание:

№ на схеме:23

Наименование:Key

Каталожный номер:SP100056

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:SP100133

Комплект:1

Примечание:

№ на схеме:24

Наименование:GASKET

Каталожный номер:SP100132

Комплект:1

Примечание:

№ на схеме:24

Наименование:GASKET

Каталожный номер:SP100130

Комплект:1

Примечание:

№ на схеме:24

Наименование:GASKET

Каталожный номер:SP100129

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:SP100128

Комплект:1

Примечание:

№ на схеме:24

Наименование:GASKET

Каталожный номер:SP100131

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:SP100137

Комплект:1

Примечание:0.1

№ на схеме:24

Наименование:SHIM

Каталожный номер:SP100136

Комплект:1

Примечание:0.2

№ на схеме:24

Наименование:SHIM

Каталожный номер:SP100135

Комплект:1

Примечание:0.3

№ на схеме:24

Наименование:SHIM

Каталожный номер:SP100134

Комплект:1

Примечание:0.4

№ на схеме:25

Наименование:Bolt

Каталожный номер:SP100096

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:SP100097

Комплект:4

Примечание:

№ на схеме:27

Наименование:BACKUP RING

Каталожный номер:SP100035

Комплект:2

Примечание:
