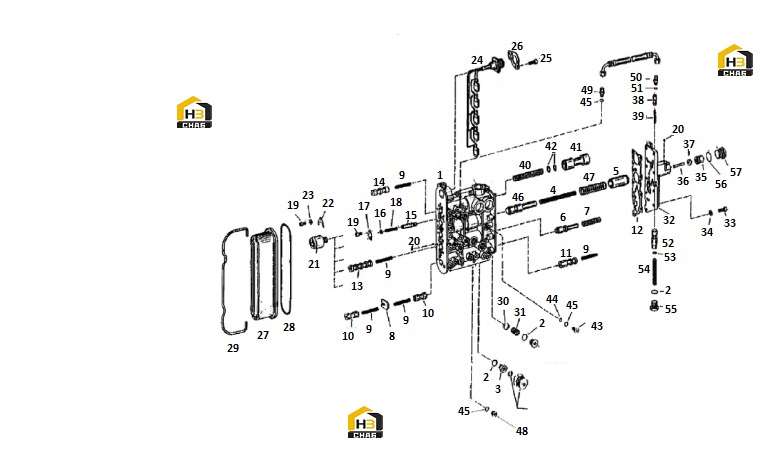

Клапан регулирующий переменной скорости sp100411_000_00

← Кольцо уплотнительное 07c5951_000_00 Вал входной и фланец sp116331_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:VALVE BLOCK

Каталожный номер:SP100454

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:SP100074

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTOR

Каталожный номер:SP106666

Комплект:1

Примечание:

№ на схеме:4

Наименование:COMPRESSION SPRING

Каталожный номер:SP100210

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:SP100444

Комплект:1

Примечание:

№ на схеме:6

Наименование:PISTON

Каталожный номер:SP100453

Комплект:1

Примечание:

№ на схеме:7

Наименование:COMPRESSION SPRING

Каталожный номер:SP100211

Комплект:1

Примечание:

№ на схеме:8

Наименование:PLATE

Каталожный номер:SP105879

Комплект:1

Примечание:

№ на схеме:9

Наименование:COMPRESSION SPRING

Каталожный номер:SP100284

Комплект:5

Примечание:

№ на схеме:10

Наименование:Piston

Каталожный номер:SP100446

Комплект:2

Примечание:

№ на схеме:11

Наименование:Piston

Каталожный номер:SP100445

Комплект:1

Примечание:

№ на схеме:12

Наименование:GASKET

Каталожный номер:SP100455

Комплект:1

Примечание:

№ на схеме:13

Наименование:Piston

Каталожный номер:SP100447

Комплект:1

Примечание:

№ на схеме:14

Наименование:Piston

Каталожный номер:SP100448

Комплект:1

Примечание:

№ на схеме:15

Наименование:PRESSURE REDUCING VALVE

Каталожный номер:SP106699

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring

Каталожный номер:SP100153

Комплект:1

Примечание:

№ на схеме:17

Наименование:FIXING PLATE

Каталожный номер:SP106667

Комплект:11

Примечание:

№ на схеме:18

Наименование:COMPRESSION SPRING

Каталожный номер:SP100206

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:SP100111

Комплект:3

Примечание:

№ на схеме:20

Наименование:Steel Ball

Каталожный номер:SP100091

Комплект:10

Примечание:

№ на схеме:21

Наименование:SOLENOID VALVE

Каталожный номер:SP100013

Комплект:5

Примечание:

№ на схеме:22

Наименование:MOUNTING PLATE

Каталожный номер:SP106670

Комплект:5

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:SP106547

Комплект:5

Примечание:

№ на схеме:24

Наименование:CLIP

Каталожный номер:SP100413

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:SP100113

Комплект:2

Примечание:

№ на схеме:26

Наименование:FIXING PLATE

Каталожный номер:SP106645

Комплект:1

Примечание:

№ на схеме:27

Наименование:CAP

Каталожный номер:SP100414

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-RING

Каталожный номер:SP100082

Комплект:1

Примечание:

№ на схеме:29

Наименование:CLAMP

Каталожный номер:SP100449

Комплект:1

Примечание:

№ на схеме:30

Наименование:Steel Ball

Каталожный номер:SP100092

Комплект:2

Примечание:

№ на схеме:31

Наименование:COMPRESSION SPRING

Каталожный номер:SP100203

Комплект:2

Примечание:

№ на схеме:32

Наименование:VALVE

Каталожный номер:SP106696

Комплект:1

Примечание:

№ на схеме:33

Наименование:HEX BOLT

Каталожный номер:SP106520

Комплект:9

Примечание:

№ на схеме:34

Наименование:WASHER

Каталожный номер:SP106491

Комплект:9

Примечание:

№ на схеме:35

Наименование:PISTON

Каталожный номер:SP107958

Комплект:1

Примечание:

№ на схеме:36

Наименование:ROLLER

Каталожный номер:SP106514

Комплект:1

Примечание:

№ на схеме:37

Наименование:SPACER

Каталожный номер:SP106548

Комплект:1

Примечание:

№ на схеме:38

Наименование:PISTON

Каталожный номер:SP100450

Комплект:1

Примечание:

№ на схеме:39

Наименование:COMPRESSION SPRING

Каталожный номер:SP100212

Комплект:1

Примечание:
