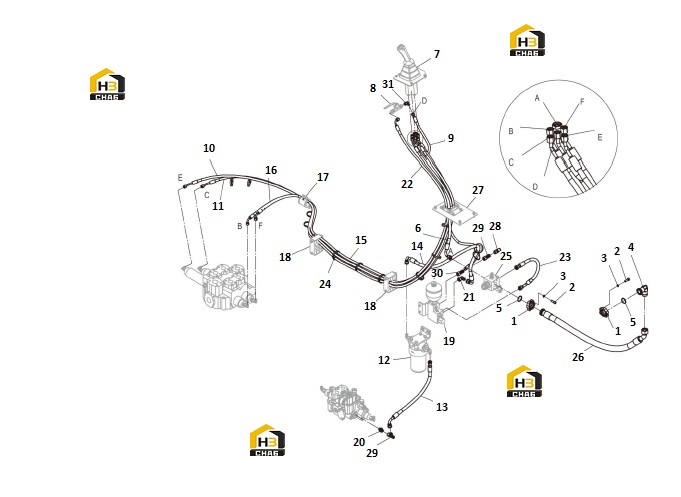

Узел установки контрольного клапана 00c4756_000_00

← Система охлаждения в сборе 00c3648_000_00 Насос в сборе 44c2016_002_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLATE

Каталожный номер:72A0628

Комплект:2

Примечание:

№ на схеме:2

Наименование:SCREW

Каталожный номер:04B0116

Комплект:8

Примечание:M10X30-8.8-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0002

Комплект:8

Примечание:10

№ на схеме:4

Наименование:ELBOW

Каталожный номер:01A2759

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:12B0445

Комплект:2

Примечание:32.92X3.53

№ на схеме:6

Наименование:HOSE AS

Каталожный номер:66C6003

Комплект:1

Примечание:

№ на схеме:7

Наименование:PILOT VALVE MOUNTING AS

Каталожный номер:12C5283

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHUT-OFF VALVE

Каталожный номер:12C4040

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE AS

Каталожный номер:05C7100

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE AS

Каталожный номер:05C7101

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE AS

Каталожный номер:05C7104

Комплект:1

Примечание:

№ на схеме:12

Наименование:SECONDARY FILTER AS

Каталожный номер:53C0858

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE AS

Каталожный номер:66C2884TS

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE AS

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE AS

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE AS

Каталожный номер:66C2885TS

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE AS

Каталожный номер:05C7105

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE AS

Каталожный номер:05C7102

Комплект:1

Примечание:

№ на схеме:17

Наименование:CLAMP

Каталожный номер:09C0466

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:09C1686

Комплект:2

Примечание:

№ на схеме:19

Наименование:PILOT OIL SUPPLY VALVE AS

Каталожный номер:12C4238

Комплект:1

Примечание:EC0000131369_5

№ на схеме:20

Наименование:CONNECTOR

Каталожный номер:30C0269

Комплект:1

Примечание:

№ на схеме:21

Наименование:ELBOW

Каталожный номер:31C0102

Комплект:1

Примечание:

№ на схеме:22

Наименование:HOSE AS

Каталожный номер:05C6064

Комплект:1

Примечание:

№ на схеме:23

Наименование:HOSE AS

Каталожный номер:66C2883

Комплект:1

Примечание:

№ на схеме:24

Наименование:CABLE TIE

Каталожный номер:37B0010

Комплект:10

Примечание:EC0000125221_9

№ на схеме:25

Наименование:BLOCK

Каталожный номер:44C2019

Комплект:1

Примечание:

№ на схеме:26

Наименование:HOSE AS

Каталожный номер:07C5670

Комплект:1

Примечание:

№ на схеме:27

Наименование:CLAMP

Каталожный номер:09C1690

Комплект:1

Примечание:

№ на схеме:28

Наименование:JOINT

Каталожный номер:44C0114

Комплект:2

Примечание:

№ на схеме:29

Наименование:TEE

Каталожный номер:32C0122

Комплект:2

Примечание:

№ на схеме:30

Наименование:TEE

Каталожный номер:32C0752

Комплект:1

Примечание:

№ на схеме:31

Наименование:ELBOW

Каталожный номер:31C0326

Комплект:1

Примечание:EC0000125221_7

№ на схеме:31

Наименование:ELBOW

Каталожный номер:31C0326

Комплект:1

Примечание:EC0000125221_8
