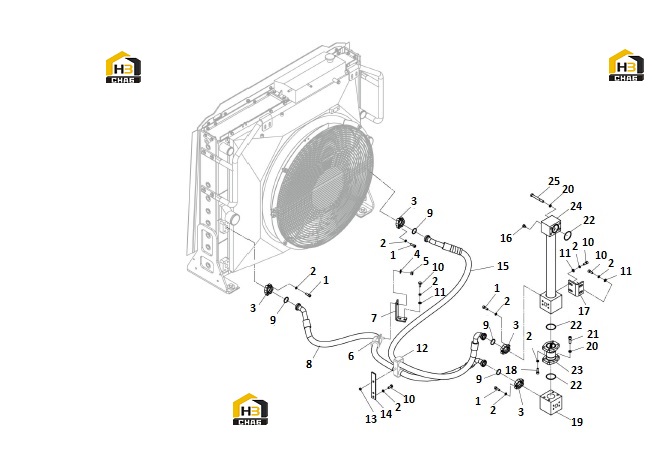

Система охлаждения в сборе 00c3648_000_00

← Фильтр масляный тонкой очистки 53c0858_000_00 Узел установки контрольного клапана 00c4756_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:04B0116

Комплект:20

Примечание:M10X30-8.8-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0002

Комплект:28

Примечание:10

№ на схеме:3

Наименование:PLATE

Каталожный номер:72A0628

Комплект:8

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0007

Комплект:1

Примечание:12-140HV

№ на схеме:5

Наименование:NUT

Каталожный номер:03B0003

Комплект:1

Примечание:M12-8-ZN.D

№ на схеме:6

Наименование:CLAMP

Каталожный номер:09C0466

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLATE

Каталожный номер:22A8446

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE AS

Каталожный номер:07C5440

Комплект:1

Примечание:EC0000118104_3

№ на схеме:8

Наименование:HOSE AS

Каталожный номер:07C6272

Комплект:1

Примечание:EC0000118104_3

№ на схеме:9

Наименование:O-RING

Каталожный номер:12B0445

Комплект:4

Примечание:32.92X3.53

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0012

Комплект:4

Примечание:M10X25-8.8-ZN.D

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0001

Комплект:6

Примечание:10-140HV-ZN.D

№ на схеме:12

Наименование:CLAMP

Каталожный номер:09C1738

Комплект:1

Примечание:

№ на схеме:13

Наименование:NUT

Каталожный номер:03B0021

Комплект:1

Примечание:M8-8-ZN.D

№ на схеме:14

Наименование:MOUNTING PLATE

Каталожный номер:12A9070

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE AS

Каталожный номер:07C5439

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:05A0155

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:29A7621

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:04B0022

Комплект:4

Примечание:M10X25-8.8-ZN.D

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0019

Комплект:4

Примечание:M10X30-8.8-ZN.D

№ на схеме:19

Наименование:FLANGE

Каталожный номер:04A3137

Комплект:1

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0008

Комплект:8

Примечание:12

№ на схеме:21

Наименование:BOLT

Каталожный номер:00B0035

Комплект:4

Примечание:M12X35-8.8-ZN.D

№ на схеме:21

Наименование:SCREW

Каталожный номер:04B0794

Комплект:4

Примечание:M12X35-8.8-ZN.D

№ на схеме:22

Наименование:O-RING

Каталожный номер:12B0447

Комплект:3

Примечание:56.74X3.53

№ на схеме:23

Наименование:CHECK VALVE

Каталожный номер:12C3038

Комплект:1

Примечание:

№ на схеме:24

Наименование:TUBE AS

Каталожный номер:09D1724

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:01B0160

Комплект:4

Примечание:M12X100-8.8-ZN.D
