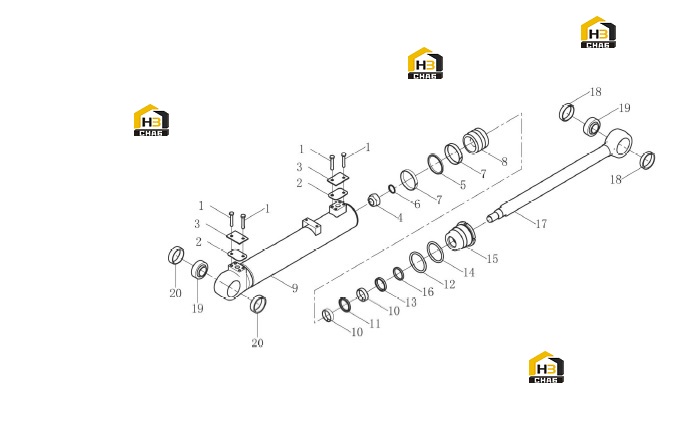

Цилиндр рулевого управления 10c1768_001_00

← Клапан усиления потока 12c3034_000_00 Система рулевого управления 10y0053_001_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:SEAL KIT

Каталожный номер:SP132702

Комплект:1

Примечание:

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0005

Комплект:4

Примечание:M10X20-8.8-ZN.D

№ на схеме:2

Наименование:SHIM

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:3

Наименование:COVER

Каталожный номер:11A0003

Комплект:2

Примечание:

№ на схеме:4

Наименование:LOCKNUT

Каталожный номер:38C0008

Комплект:1

Примечание:

№ на схеме:5

Наименование:SEAL RING

Каталожный номер:34C0017

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:12B0300

Комплект:1

Примечание:31.5X3.55

№ на схеме:7

Наименование:SUPPORT RING

Каталожный номер:80A0072

Комплект:2

Примечание:

№ на схеме:8

Наименование:PISTON

Каталожный номер:50A0027

Комплект:1

Примечание:

№ на схеме:9

Наименование:CYLINDER BODY

Каталожный номер:13D0838X1

Комплект:1

Примечание:

№ на схеме:10

Наименование:SUPPORT RING

Каталожный номер:80A0820

Комплект:2

Примечание:50X55X15

№ на схеме:11

Наименование:SEAL RING

Каталожный номер:13B0918

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:12B0202

Комплект:1

Примечание:80X5.3

№ на схеме:13

Наименование:SEAL RING

Каталожный номер:80A0445

Комплект:1

Примечание:50*60*7.3

№ на схеме:14

Наименование:O-RING

Каталожный номер:12B1112

Комплект:1

Примечание:90X2.65

№ на схеме:15

Наименование:CYLINDER COVER

Каталожный номер:53A1478

Комплект:1

Примечание:

№ на схеме:16

Наименование:DUST RING

Каталожный номер:13B0647

Комплект:1

Примечание:50*58*6.5

№ на схеме:17

Наименование:PISTON ROD

Каталожный номер:61A1837

Комплект:1

Примечание:

№ на схеме:18

Наименование:BACKUP RING

Каталожный номер:55A4664

Комплект:2

Примечание:

№ на схеме:19

Наименование:KNUCKLE BEARING

Каталожный номер:25B0011

Комплект:2

Примечание:50X75X35 GE50ES

№ на схеме:20

Наименование:BACKUP RING

Каталожный номер:55A4665

Комплект:2

Примечание:
