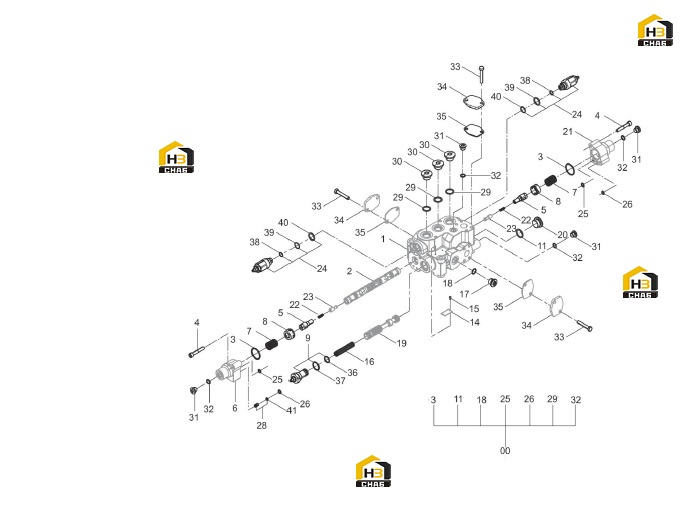

Клапан усиления потока 12c3034_000_00

← Узел установки клапана усилителя расхода 12c4221_000_00 Цилиндр рулевого управления 10c1768_001_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:VALVE BODY

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:SNAP RING

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B1213

Комплект:2

Примечание:39.4X3.1

№ на схеме:4

Наименование:SCREW

Каталожный номер:04B0278

Комплект:4

Примечание:M10X50-10.9-ZN.D

№ на схеме:5

Наименование:PLUG

Каталожный номер:05A0593

Комплект:2

Примечание:

№ на схеме:6

Наименование:COVER

Каталожный номер:70A0350

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPRING

Каталожный номер:75A0454

Комплект:2

Примечание:

№ на схеме:8

Наименование:SPRING HOLDER

Каталожный номер:53A0873

Комплект:2

Примечание:

№ на схеме:9

Наименование:SAFETY VALVE

Каталожный номер:12C3272

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:12B1203

Комплект:1

Примечание:27.7X3.5

№ на схеме:14

Наименование:NAMEPLATE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:15

Наименование:RIVET

Каталожный номер:09B0002

Комплект:2

Примечание:2X5

№ на схеме:16

Наименование:SPRING

Каталожный номер:75A0456

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLUG

Каталожный номер:05A0592

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-RING

Каталожный номер:12B1216

Комплект:1

Примечание:17.8X2.4

№ на схеме:19

Наименование:SPOOL

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:05A0591

Комплект:1

Примечание:

№ на схеме:21

Наименование:COVER

Каталожный номер:70A0351

Комплект:1

Примечание:

№ на схеме:22

Наименование:SPRING

Каталожный номер:75A0455

Комплект:2

Примечание:

№ на схеме:23

Наименование:SPOOL

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:24

Наименование:SAFETY VALVE

Каталожный номер:12C2807

Комплект:2

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:12B1214

Комплект:2

Примечание:9.8X1.9

№ на схеме:26

Наименование:O-RING

Каталожный номер:12B1207

Комплект:2

Примечание:Φ10.8*2.4

№ на схеме:28

Наименование:THROTTLE VALVE

Каталожный номер:15C0233

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-RING

Каталожный номер:12B1208

Комплект:1

Примечание:Φ23.7*3.5

№ на схеме:30

Наименование:PLUG

Каталожный номер:05A0581

Комплект:1

Примечание:G3/4

№ на схеме:31

Наименование:PLUG

Каталожный номер:05A0590

Комплект:2

Примечание:

№ на схеме:32

Наименование:O-RING

Каталожный номер:12B1212

Комплект:2

Примечание:13.8X2.4

№ на схеме:33

Наименование:BOLT

Каталожный номер:00B0005

Комплект:6

Примечание:M10X20-8.8-ZN.D

№ на схеме:34

Наименование:COVER

Каталожный номер:11A6218

Комплект:3

Примечание:

№ на схеме:35

Наименование:PLATE

Каталожный номер:81A0262

Комплект:3

Примечание:

№ на схеме:36

Наименование:O-RING

Каталожный номер:12B1217

Комплект:1

Примечание:20.8X2.4

№ на схеме:37

Наименование:O-RING

Каталожный номер:12B0013

Комплект:1

Примечание:28X3.55

№ на схеме:38

Наименование:O-RING

Каталожный номер:12B0371

Комплект:2

Примечание:14X1.8

№ на схеме:39

Наименование:O-RING

Каталожный номер:12B0197

Комплект:2

Примечание:26X2.4

№ на схеме:40

Наименование:O-RING

Каталожный номер:12B0355

Комплект:2

Примечание:23.6X3.55

№ на схеме:41

Наименование:O-RING

Каталожный номер:12B1215

Комплект:1

Примечание:6.8X1.9
