Трубопровод разгрузочного клапана 00c3683_000_00

← Система рулевого управления 00c3638_001_00 Узел установки клапана усилителя расхода 12c4221_000_00 →

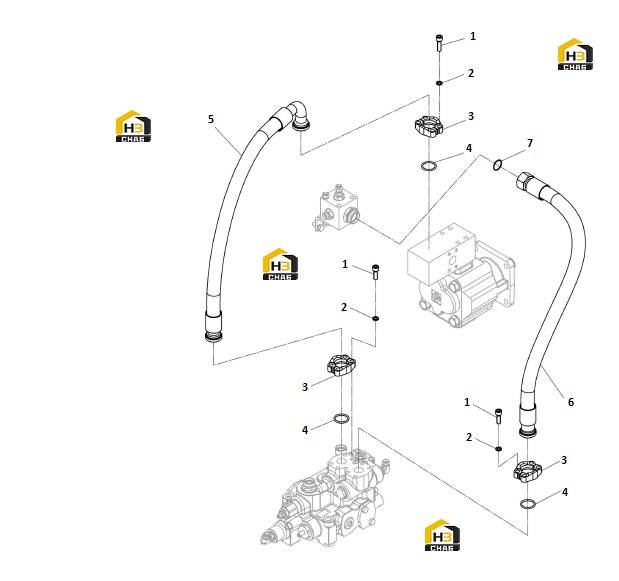

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:04B0116

Комплект:8

Примечание:M10X30-8.8-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0002

Комплект:12

Примечание:10

№ на схеме:3

Наименование:PLATE

Каталожный номер:72A0628

Комплект:6

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:12B0445

Комплект:3

Примечание:32.92X3.53

№ на схеме:5

Наименование:HOSE AS

Каталожный номер:07C5485TS

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOSE AS

Каталожный номер:07C5420

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:12B0646

Комплект:1

Примечание:26.0X2.0
