Система рулевого управления 00c3638_001_00

← Трубопровод клапана усилителя потока 00c3636_000_00 Трубопровод разгрузочного клапана 00c3683_000_00 →

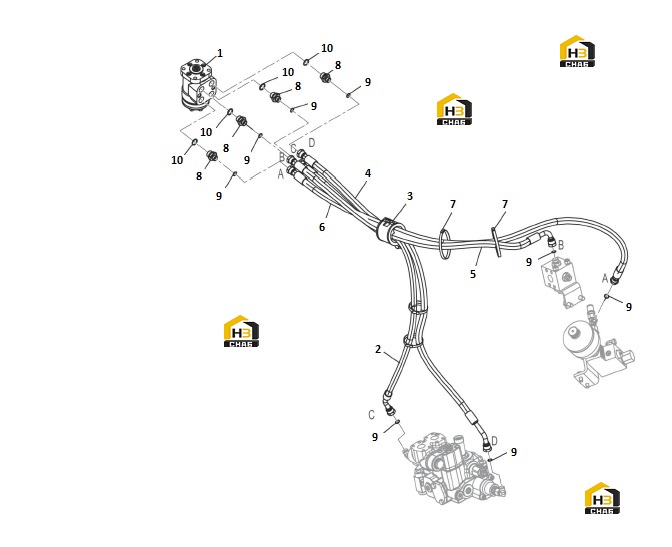

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:SEAL KIT

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:1

Наименование:METERING PUMP

Каталожный номер:44C0173

Комплект:1

Примечание:BZZ-125

№ на схеме:2

Наименование:HOSE AS

Каталожный номер:66C2890

Комплект:1

Примечание:

№ на схеме:3

Наименование:CLAMP

Каталожный номер:09C0016

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:66C2891

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE AS

Каталожный номер:66C2887

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOSE AS

Каталожный номер:66C2886

Комплект:1

Примечание:EC0000131369_1

№ на схеме:7

Наименование:CABLE TIE

Каталожный номер:37B0010

Комплект:4

Примечание:

№ на схеме:8

Наименование:CONNECTOR

Каталожный номер:30C0226

Комплект:4

Примечание:

№ на схеме:9

Наименование:O-RING

Каталожный номер:12B0616

Комплект:7

Примечание:10.0X1.5

№ на схеме:10

Наименование:O-RING

Каталожный номер:12V0485

Комплект:4

Примечание:17.3X2.4
