Крышка верхняя в сборе 48c4295_000_00

Крышка верхняя в сборе 48c4295_000_00

← Капот с комплектующими 44y0368_000_00 Крышка двигателя 48c4296_000_00 →

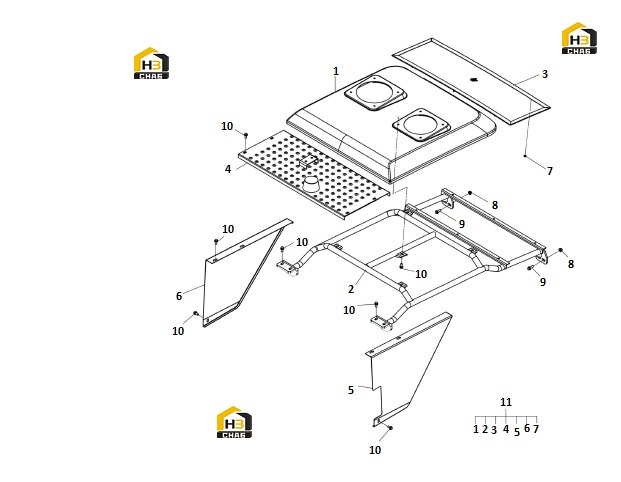

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:COVER
Каталожный номер:43D1700
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BRACKET
Каталожный номер:01D4221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WINDOW
Каталожный номер:43D1464
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:DUCT PLATE
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:PLATE
Каталожный номер:19A9346
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PLATE
Каталожный номер:19A9347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:NUT
Каталожный номер:03B2134
Комплект:6
Примечание:M6-8-ZN.D
0 ₽
шт
№ на схеме:8
Наименование:NUT
Каталожный номер:03B2135
Комплект:4
Примечание:M10-8-ZN.D
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:01B1279
Комплект:4
Примечание:M10X30-8.8-ZN.D
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:01B1277
Комплект:14
Примечание:M10X20-8.8-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:SNAP RING
Каталожный номер:48C4295X0
Комплект:1
Примечание:
