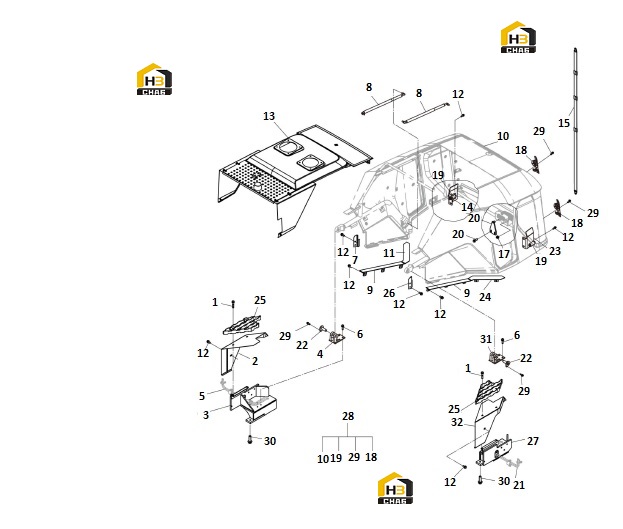

Капот с комплектующими 44y0368_000_00

← Капот в сборе 44y0311_000_00 Крышка верхняя в сборе 48c4295_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:01B1363

Комплект:4

Примечание:M10X50-8.8-ZN.D

№ на схеме:2

Наименование:SHIELD-RH

Каталожный номер:42D1786

Комплект:1

Примечание:

№ на схеме:3

Наименование:BRACKET

Каталожный номер:01D0349

Комплект:1

Примечание:

№ на схеме:4

Наименование:HINGE SEAT

Каталожный номер:01D0313

Комплект:1

Примечание:

№ на схеме:5

Наименование:TORSION SPRING

Каталожный номер:34C4070

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:01B1279

Комплект:10

Примечание:M10X30-8.8-ZN.D

№ на схеме:7

Наименование:PLATE

Каталожный номер:99A2732

Комплект:1

Примечание:

№ на схеме:8

Наименование:AIR SPRING

Каталожный номер:34C4874

Комплект:2

Примечание:

№ на схеме:9

Наименование:SUPPORT

Каталожный номер:01D2981

Комплект:2

Примечание:

№ на схеме:10

Наименование:ENGINE HOOD

Каталожный номер:48C4296

Комплект:1

Примечание:

№ на схеме:11

Наименование:SUPPORT

Каталожный номер:01D2982

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:01B1277

Комплект:20

Примечание:M10X20-8.8-ZN.D

№ на схеме:13

Наименование:TOP COVER

Каталожный номер:48C4295

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLATE GP

Каталожный номер:01D3671

Комплект:1

Примечание:

№ на схеме:15

Наименование:ROPE

Каталожный номер:24C2352

Комплект:1

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:03B2135

Комплект:1

Примечание:M10-8-ZN.D

№ на схеме:18

Наименование:LOCK

Каталожный номер:48C0802

Комплект:2

Примечание:

№ на схеме:19

Наименование:GUIDE ROLLER

Каталожный номер:34C4910

Комплект:2

Примечание:

№ на схеме:20

Наименование:BRACKET

Каталожный номер:01D2244

Комплект:1

Примечание:

№ на схеме:21

Наименование:COMPRESSION SPRING

Каталожный номер:34C4079

Комплект:1

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:11D1348

Комплект:2

Примечание:

№ на схеме:23

Наименование:PLATE GP

Каталожный номер:01D3638

Комплект:1

Примечание:

№ на схеме:24

Наименование:SUPPORT

Каталожный номер:01D2980

Комплект:1

Примечание:

№ на схеме:25

Наименование:STEP

Каталожный номер:01D0892

Комплект:2

Примечание:

№ на схеме:26

Наименование:PLATE

Каталожный номер:99A2731

Комплект:1

Примечание:

№ на схеме:27

Наименование:BRACKET

Каталожный номер:01D0348

Комплект:1

Примечание:

№ на схеме:28

Наименование:SNAP RING

Каталожный номер:48C4296X0

Комплект:1

Примечание:

№ на схеме:29

Наименование:BOLT

Каталожный номер:01B1289

Комплект:10

Примечание:M8X20-8.8-ZN.D

№ на схеме:30

Наименование:BOLT

Каталожный номер:01B1000

Комплект:6

Примечание:M16X50-10.9-ZN.D

№ на схеме:31

Наименование:HINGE SEAT

Каталожный номер:01D0312

Комплект:1

Примечание:

№ на схеме:32

Наименование:SHIELD-LH

Каталожный номер:42D1785

Комплект:1

Примечание:
