Клапан усилителя потока 12c4252_001_00

Клапан усилителя потока 12c4252_001_00

← Узел клапана усилителя потока 00c3674_001_00 Клапан гидравлический 00c3675_000_00 →

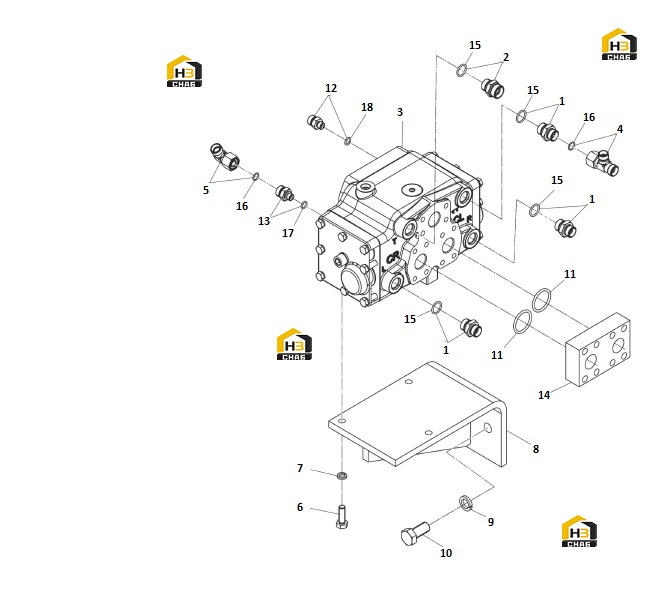

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CONNECTOR
Каталожный номер:30C0353
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CONNECTOR
Каталожный номер:30C0364
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:FLOW AMPLIFYING VALVE
Каталожный номер:12C4784
Комплект:1
Примечание:EC0000122484_3
0 ₽
шт
№ на схеме:4
Наименование:TEE
Каталожный номер:32C0710
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:ELBOW
Каталожный номер:31C0102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:00B0019
Комплект:3
Примечание:M10X30-8.8-ZN.D
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0002
Комплект:3
Примечание:10
0 ₽
шт
№ на схеме:8
Наименование:MOUNTING PLATE
Каталожный номер:01D0084
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0015
Комплект:2
Примечание:16
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:-
Комплект:2
Примечание:M16X35-10.9-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:12B0445
Комплект:2
Примечание:32.92X3.53
0 ₽
шт
№ на схеме:12
Наименование:CONNECTOR
Каталожный номер:30C0318
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CONNECTOR
Каталожный номер:30C0276
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:FLANGE
Каталожный номер:04A3147
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-RING
Каталожный номер:12B0557
Комплект:4
Примечание:16.36X2.21
0 ₽
шт
№ на схеме:16
Наименование:O-RING
Каталожный номер:12B0616
Комплект:2
Примечание:10.0X1.5
0 ₽
шт
№ на схеме:17
Наименование:O-RING
Каталожный номер:12B0546
Комплект:1
Примечание:8.92X1.83
0 ₽
шт
№ на схеме:18
Наименование:O-RING
Каталожный номер:12B1744
Комплект:1
Примечание:9.17X1.83
