Клапан гидравлический 00c3675_000_00

← Клапан усилителя потока 12c4252_001_00 Клапан регулирующий с комплектующими 12c4439_000_00 →

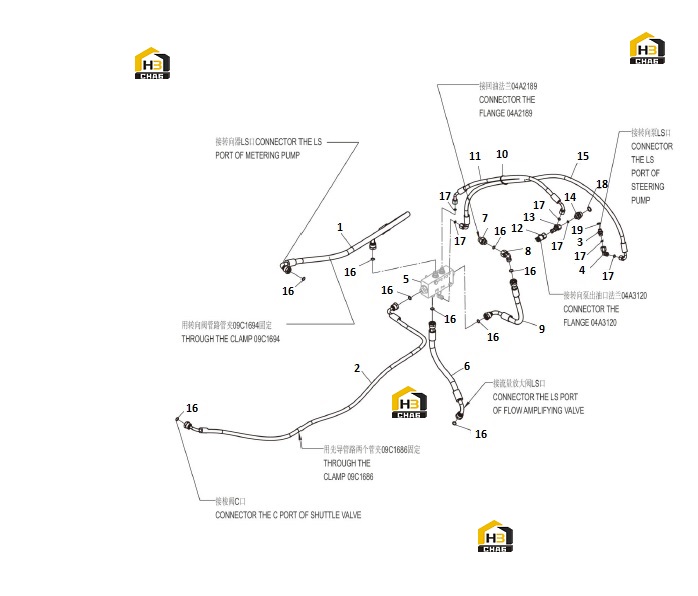

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE AS

Каталожный номер:66C2948TS

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOSE AS

Каталожный номер:66C2752

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTOR

Каталожный номер:30C1065

Комплект:1

Примечание:

№ на схеме:4

Наименование:ELBOW

Каталожный номер:31C0326

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONTRAL VALVE MOUNTING

Каталожный номер:12C4439

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOSE AS

Каталожный номер:66C2959TS

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONNECTOR

Каталожный номер:30C0259

Комплект:1

Примечание:

№ на схеме:8

Наименование:ELBOW

Каталожный номер:31C0102

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE AS

Каталожный номер:66C2967

Комплект:1

Примечание:

№ на схеме:10

Наименование:CABLE TIE

Каталожный номер:37B0009

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE AS

Каталожный номер:05C6076TS

Комплект:1

Примечание:

№ на схеме:12

Наименование:JOINT

Каталожный номер:44C0141

Комплект:1

Примечание:

№ на схеме:13

Наименование:TEE

Каталожный номер:32C0158

Комплект:1

Примечание:

№ на схеме:14

Наименование:CONNECTOR

Каталожный номер:30C1089

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE AS

Каталожный номер:05C6078TS

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:12B0616

Комплект:9

Примечание:10.0X1.5

№ на схеме:17

Наименование:O-RING

Каталожный номер:12B0645

Комплект:6

Примечание:6.5X1.5

№ на схеме:18

Наименование:O-RING

Каталожный номер:12V0506

Комплект:1

Примечание:15.3X2.4

№ на схеме:19

Наименование:O-RING

Каталожный номер:12B0546

Комплект:1

Примечание:8.92X1.83
