Капот двигателя в сборе 48c3076_000_00

Капот двигателя в сборе 48c3076_000_00

← Крышка верхняя 48c3049_001_00 Капот двигателя с комплектующими 48c3519_000_00 →

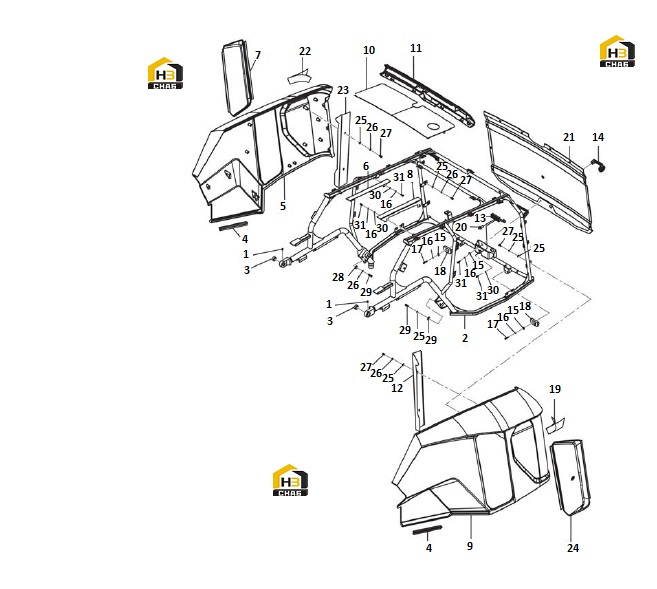

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:2
Примечание:M10X1
0 ₽
шт
№ на схеме:2
Наименование:SUPPORT
Каталожный номер:44D0433
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:KNUCKLE BEARING
Каталожный номер:25B0005
Комплект:2
Примечание:25X42X20 GE25ES
0 ₽
шт
№ на схеме:4
Наименование:SEAL
Каталожный номер:84A3299
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SIDE HOOD
Каталожный номер:85A5057
Комплект:1
Примечание:EC0000118997_6
0 ₽
шт
№ на схеме:6
Наименование:PLATE
Каталожный номер:19A9960
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WINDOW
Каталожный номер:48C3081
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PLATE
Каталожный номер:19A9959
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SIDE HOOD
Каталожный номер:85A5038
Комплект:1
Примечание:EC0000118997_5
0 ₽
шт
№ на схеме:10
Наименование:COVER
Каталожный номер:85A4984
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:REAR COVER
Каталожный номер:85A5046
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PLATE
Каталожный номер:19A9467
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:LOCK
Каталожный номер:34C4008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HANDLE
Каталожный номер:34C4009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:06B0086
Комплект:5
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:06B0006
Комплект:9
Примечание:8
0 ₽
шт
№ на схеме:17
Наименование:BOLT
Каталожный номер:01B0016
Комплект:4
Примечание:M8X40-8.8-ZN.D
0 ₽
шт
№ на схеме:18
Наименование:BLOCK
Каталожный номер:84A3296
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:DECAL
Каталожный номер:74A7860
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:LOCK BAR
Каталожный номер:66A0523
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:DOOR
Каталожный номер:44D0435
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:DECAL
Каталожный номер:74A7861
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:PLATE
Каталожный номер:19A9468
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:WINDOW
Каталожный номер:48C3080
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:WASHER
Каталожный номер:06B0001
Комплект:49
Примечание:10-140HV-ZN.D
0 ₽
шт
№ на схеме:26
Наименование:WASHER
Каталожный номер:06B0002
Комплект:53
Примечание:10
0 ₽
шт
№ на схеме:27
Наименование:BOLT
Каталожный номер:00B0005
Комплект:49
Примечание:M10X20-8.8-ZN.D
0 ₽
шт
№ на схеме:28
Наименование:WASHER
Каталожный номер:06B0030
Комплект:4
Примечание:10-200HV-ZN.D
0 ₽
шт
№ на схеме:29
Наименование:BOLT
Каталожный номер:00B0002
Комплект:4
Примечание:M10X35-8.8-ZN.D
0 ₽
шт
№ на схеме:30
Наименование:WASHER
Каталожный номер:06B0005
Комплект:8
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:31
Наименование:BOLT
Каталожный номер:00B0085
Комплект:9
Примечание:M8X25-8.8-ZN.D
