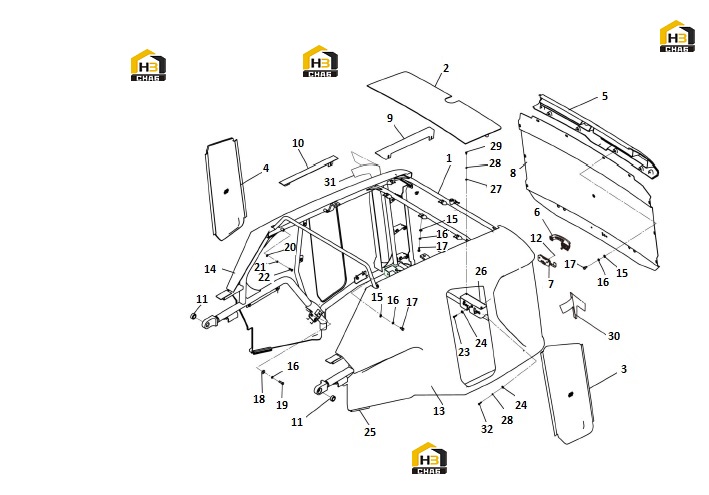

Капот двигателя с комплектующими 48c3519_000_00

← Капот двигателя в сборе 48c3076_000_00 Капот двигателя 48c3519x9_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SUPPORT

Каталожный номер:44D0503

Комплект:1

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:85A4984

Комплект:1

Примечание:

№ на схеме:3

Наименование:WINDOW

Каталожный номер:48C3080

Комплект:1

Примечание:

№ на схеме:4

Наименование:WINDOW

Каталожный номер:48C3081

Комплект:1

Примечание:

№ на схеме:5

Наименование:REAR COVER

Каталожный номер:85A5046

Комплект:1

Примечание:

№ на схеме:6

Наименование:HANDLE

Каталожный номер:34C4009

Комплект:1

Примечание:EC0000126304_7

№ на схеме:7

Наименование:LOCK

Каталожный номер:34C4008

Комплект:1

Примечание:EC0000126304_4

№ на схеме:8

Наименование:DOOR

Каталожный номер:44D0435

Комплект:1

Примечание:EC0000126304_5

№ на схеме:9

Наименование:PLATE

Каталожный номер:19A9959

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLATE

Каталожный номер:19A9960

Комплект:1

Примечание:

№ на схеме:11

Наименование:KNUCKLE BEARING

Каталожный номер:25B0116

Комплект:2

Примечание:GE25ET-2RS EC0000123552_22

№ на схеме:12

Наименование:LOCK BAR

Каталожный номер:66A0523

Комплект:1

Примечание:EC0000126304_6

№ на схеме:13

Наименование:SIDE HOOD

Каталожный номер:85A5276

Комплект:1

Примечание:

№ на схеме:14

Наименование:SIDE HOOD

Каталожный номер:85A5277

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0001

Комплект:47

Примечание:10-140HV-ZN.D

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0002

Комплект:51

Примечание:10

№ на схеме:17

Наименование:BOLT

Каталожный номер:00B0005

Комплект:47

Примечание:M10X20-8.8-ZN.D

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0030

Комплект:4

Примечание:10-200HV-ZN.D

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0002

Комплект:4

Примечание:M10X35-8.8-ZN.D

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0005

Комплект:4

Примечание:8-200HV-ZN.D

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0006

Комплект:4

Примечание:8

№ на схеме:22

Наименование:BOLT

Каталожный номер:00B0085

Комплект:4

Примечание:M8X25-8.8-ZN.D

№ на схеме:23

Наименование:BOLT

Каталожный номер:01B0016

Комплект:4

Примечание:M8X40-8.8-ZN.D

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0086

Комплект:1

Примечание:8-200HV-ZN.D EC0000126304_3

№ на схеме:25

Наименование:RUBBER STRIP

Каталожный номер:35C1076

Комплект:2

Примечание:

№ на схеме:26

Наименование:PLATE

Каталожный номер:90A2738

Комплект:1

Примечание:EC0000122018_19

№ на схеме:27

Наименование:WASHER

Каталожный номер:06B0024

Комплект:2

Примечание:6-140HV-ZN.D EC0000122018_21

№ на схеме:28

Наименование:WASHER

Каталожный номер:06B0003

Комплект:6

Примечание:6 EC0000122018_22

№ на схеме:29

Наименование:BOLT

Каталожный номер:00B0054

Комплект:2

Примечание:M6X10-8.8-ZN.D EC0000122018_20

№ на схеме:30

Наименование:DECAL

Каталожный номер:74A8660

Комплект:1

Примечание:EC0000122018_24

№ на схеме:31

Наименование:DECAL

Каталожный номер:74A8661

Комплект:1

Примечание:EC0000122018_23
