Вал в сборе 03e0044 000

Вал в сборе 03e0044 000

← Комплектующие заднего моста 51c0020 003 Вал карданный в сборе 41c0120 001 →

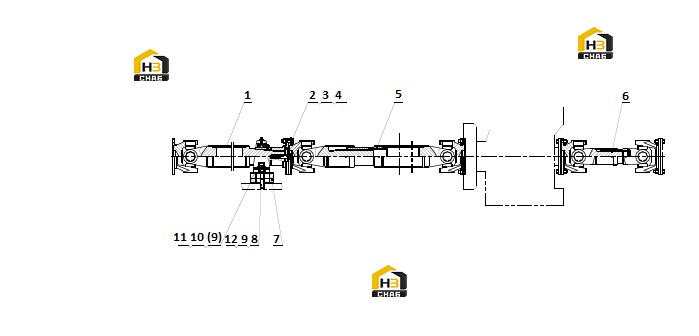

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PROPELLER SHAFT ASSEMBLY
Каталожный номер:41C0120
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT
Каталожный номер:04B0007
Комплект:8
Примечание:ZL50C.4-1
0 ₽
шт
№ на схеме:3
Наименование:NUT
Каталожный номер:03B0025
Комплект:8
Примечание:CB071215-3 M12
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0115
Комплект:2
Примечание:GB97.1-85 14-300HV-Zn.D
0 ₽
шт
№ на схеме:5
Наименование:SHAFT
Каталожный номер:51C0024
Комплект:1
Примечание:ZL50G.4.3
0 ₽
шт
№ на схеме:6
Наименование:SHAFT
Каталожный номер:51C0025
Комплект:1
Примечание:ZL50G.4.4
0 ₽
шт
№ на схеме:7
Наименование:PLATE
Каталожный номер:02D0610
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:00B0210
Комплект:2
Примечание:GB5782-86 M16X70-10.9-Zn.D
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0015
Комплект:4
Примечание:GB93-87 16
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0098
Комплект:2
Примечание:GB97.1-85 16-200HV-Zn.D
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:00B0247
Комплект:2
Примечание:GB5783-86 M16X55-8.8-Zn.D
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0087
Комплект:2
Примечание:GB96-85 16-140HV-Zn.D
