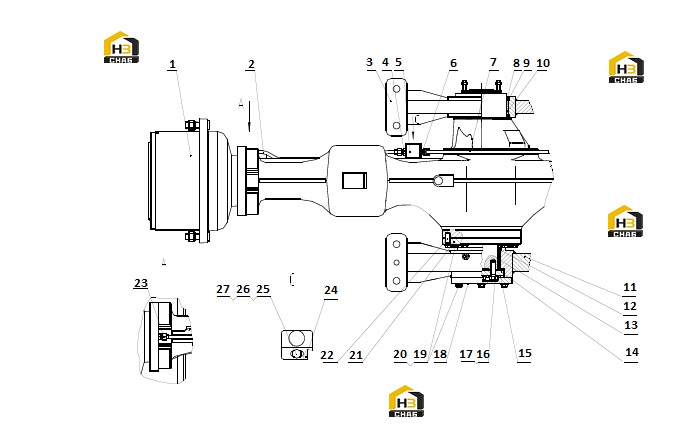

Комплектующие заднего моста 51c0020 003

← Мост задний в сборе 41c0014 001 Вал в сборе 03e0044 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FRONT AXLE

Каталожный номер:51C0128

Комплект:1

Примечание:ZF-AP410/DK

№ на схеме:2

Наименование:OIL PIPE ASSEMBLY

Каталожный номер:00C0098

Комплект:1

Примечание:ZL50CⅢ.12.17

№ на схеме:3

Наименование:ANCHOR

Каталожный номер:41C0015

Комплект:1

Примечание:ZL50G.3.1.1

№ на схеме:4

Наименование:CONNECTOR

Каталожный номер:30C0025

Комплект:1

Примечание:ZL50CⅢ.12.20

№ на схеме:5

Наименование:CONNECTOR

Каталожный номер:02A0092

Комплект:1

Примечание:ZL50CⅢ.12-5A

№ на схеме:6

Наименование:CONNECTOR

Каталожный номер:31C0038

Комплект:1

Примечание:ZL50CⅢ.12.12A

№ на схеме:7

Наименование:OIL PIPE ASSEMBLY

Каталожный номер:00C0099

Комплект:1

Примечание:ZL50CⅢ.12.18

№ на схеме:8

Наименование:SHAFT

Каталожный номер:34C0087

Комплект:2

Примечание:ZL50F.3.4

№ на схеме:9

Наименование:SNAP RING

Каталожный номер:00A0259

Комплект:1

Примечание:ZL50CⅢ.3-1

№ на схеме:10

Наименование:SPACER

Каталожный номер:83A0045

Комплект:1

Примечание:ZL50F.3.3-1

№ на схеме:11

Наименование:ANCHOR

Каталожный номер:00D0166

Комплект:1

Примечание:ZL50G.3.1.2

№ на схеме:12

Наименование:SHAFT

Каталожный номер:35C0047

Комплект:1

Примечание:ZL50F.3.2

№ на схеме:13

Наименование:SPACER

Каталожный номер:83A0083

Комплект:1

Примечание:ZL50F.3.1-1

№ на схеме:14

Наименование:PLATE

Каталожный номер:56A0088

Комплект:1

Примечание:ZL50F.3-5

№ на схеме:15

Наименование:THRUST SHIM

Каталожный номер:88A0157

Комплект:2

Примечание:ZL50F.3-6

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0159

Комплект:4

Примечание:GB5783-86 M18X55-10.9-ZN.D

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0120

Комплект:4

Примечание:ZL50F.3-4

№ на схеме:18

Наименование:COVER

Каталожный номер:53A0073

Комплект:1

Примечание:ZL50G.3.1-1

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0057

Комплект:20

Примечание:GB5783-86 M14X45-10.9-ZN.D

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0103

Комплект:20

Примечание:ZL50F.3-2

№ на схеме:21

Наименование:SHAFT

Каталожный номер:61A0109

Комплект:1

Примечание:ZL50F.3-7

№ на схеме:22

Наименование:PIN

Каталожный номер:66A0013

Комплект:2

Примечание:ZL50F.3-8

№ на схеме:23

Наименование:CONNECTOR

Каталожный номер:30C0024

Комплект:2

Примечание:ZL50CⅢ.12.19

№ на схеме:24

Наименование:GASKET

Каталожный номер:82A0085

Комплект:1

Примечание:ZL50CⅢ.12-6

№ на схеме:25

Наименование:WASHER

Каталожный номер:06B0001

Комплект:1

Примечание:GB97.1-85 10-140HV-ZN.D

№ на схеме:26

Наименование:WASHER

Каталожный номер:06B0002

Комплект:1

Примечание:GB93-87 10

№ на схеме:27

Наименование:BOLT

Каталожный номер:00B0048

Комплект:1

Примечание:GB5783-86 M10X45-8.8-ZN.D
