Установка радиатора 40c5191_001_00

← Система охлаждения 00y0169_000_00 Радиатор в сборе 20c1703_001_00 →

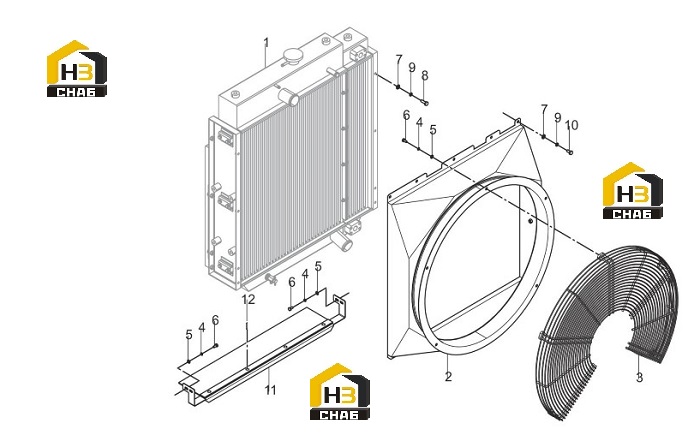

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RADIATOR GP

Каталожный номер:20C1703

Комплект:1

Примечание:

№ на схеме:2

Наименование:SHROUD

Каталожный номер:45D1526

Комплект:1

Примечание:

№ на схеме:3

Наименование:PROTECTION SHIELD

Каталожный номер:45D1231

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0006

Комплект:9

Примечание:8

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0005

Комплект:9

Примечание:8-200HV-ZN.D

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0007

Комплект:9

Примечание:M8×16-8.8-ZN.D

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0001

Комплект:14

Примечание:10-140HV-ZN.D

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0019

Комплект:6

Примечание:M10×30-8.8-ZN.D

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0002

Комплект:14

Примечание:10

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0005

Комплект:8

Примечание:M10×20-8.8-ZN.D

№ на схеме:11

Наименование:BAFFLE

Каталожный номер:38C0476

Комплект:1

Примечание:

№ на схеме:12

Наименование:RIVET

Каталожный номер:09B0003

Комплект:4

Примечание:8×13
