Радиатор в сборе 20c1703_001_00

Радиатор в сборе 20c1703_001_00

← Установка радиатора 40c5191_001_00 Патрубки радиатора 40c5192_000_00 →

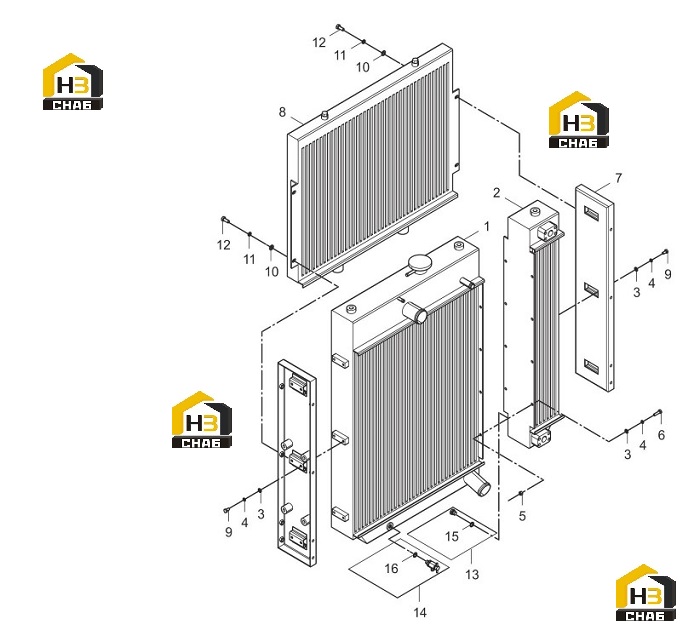

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:WATER RADIATOR
Каталожный номер:20C1572
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:OIL COOLER
Каталожный номер:20C1382
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0005
Комплект:20
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0006
Комплект:20
Примечание:8
0 ₽
шт
№ на схеме:5
Наименование:NUT
Каталожный номер:03B0021
Комплект:8
Примечание:M8-8-ZN.D
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:00B0020
Комплект:8
Примечание:M8×30-8.8-ZN.D
0 ₽
шт
№ на схеме:7
Наименование:BRACKET
Каталожный номер:00D9983
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:TRANSMISSION OIL COOLER
Каталожный номер:20C1702
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:00B0007
Комплект:12
Примечание:M8×16-8.8-ZN.D
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0001
Комплект:4
Примечание:10-140HV-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0002
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B0012
Комплект:4
Примечание:M10×25-8.8-ZN.D
0 ₽
шт
№ на схеме:13
Наименование:PLUG
Каталожный номер:44C0152
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WATER DRAIN VALVE
Каталожный номер:33C0184
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-RING
Каталожный номер:12B1523
Комплект:1
Примечание:11.3×2.2
0 ₽
шт
№ на схеме:16
Наименование:O-RING
Каталожный номер:12B1725
Комплект:1
Примечание:11.3×2.2
