Трубопровод рулевого цилиндра 00c2699_000_00

Трубопровод рулевого цилиндра 00c2699_000_00

← Трубопровод клапана усилителя потока 00c2650_000_00 Система гидравлическая рулевого управления 10y0120_000_00 →

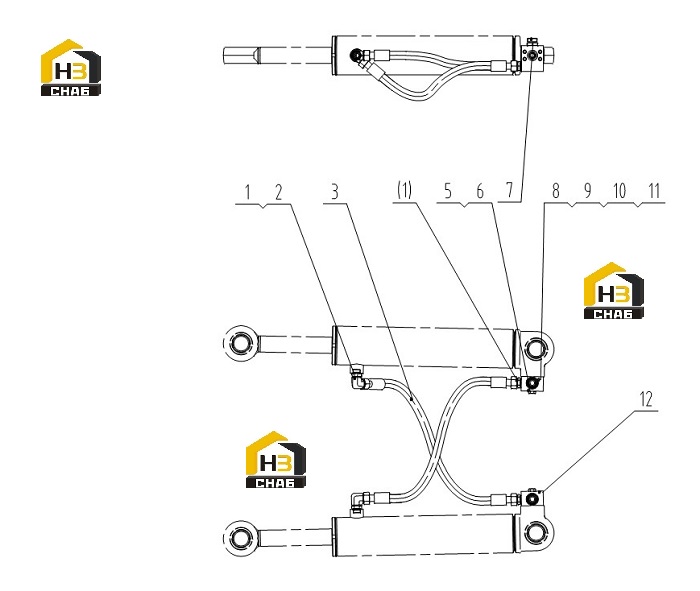

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CONNECTOR
Каталожный номер:30C0254
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:ELBOW
Каталожный номер:31C0085
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:HOSE AS
Каталожный номер:66C0091
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-RING
Каталожный номер:12B0351
Комплект:2
Примечание:16×2.4
0 ₽
шт
№ на схеме:6
Наименование:PLUG
Каталожный номер:03B0093
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CONNECTOR
Каталожный номер:30C0252
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:FLANGE
Каталожный номер:04A2524
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-RING
Каталожный номер:12B0181
Комплект:2
Примечание:25×3.55
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:01B0083
Комплект:8
Примечание:M10×60-8.8-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0002
Комплект:8
Примечание:10
0 ₽
шт
№ на схеме:12
Наименование:FLANGE
Каталожный номер:04A2523
Комплект:1
Примечание:
