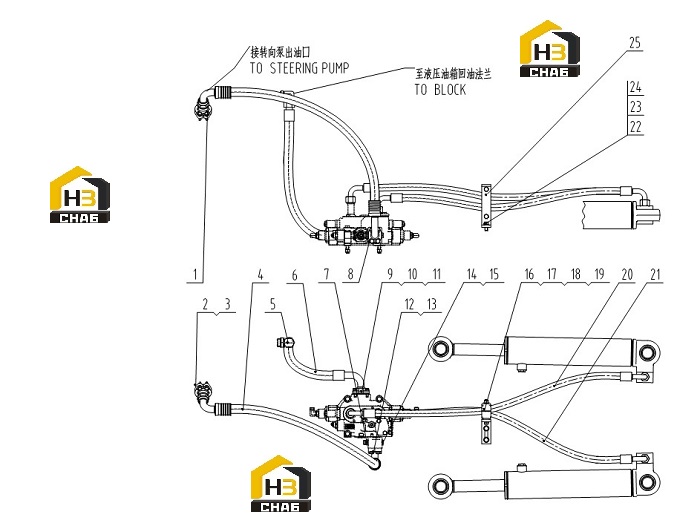

Трубопровод клапана усилителя потока 00c2650_000_00

← Система гидравлическая рулевого управления 10e0241_000_00 Трубопровод рулевого цилиндра 00c2699_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR

Каталожный номер:00A4158

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPLIT FLANGE

Каталожный номер:72A0035

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B0250

Комплект:1

Примечание:37.5×3.55

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONNECTOR

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOSE AS

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONNECTOR

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:8

Наименование:FLANGE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-RING

Каталожный номер:-

Комплект:3

Примечание:32.5×3.55

№ на схеме:10

Наименование:BOLT

Каталожный номер:-

Комплект:8

Примечание:M10×30-8.8-ZN.D

№ на схеме:11

Наименование:WASHER

Каталожный номер:-

Комплект:12

Примечание:10

№ на схеме:12

Наименование:PLATE

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:-

Комплект:4

Примечание:M10×80-8.8-ZN.D

№ на схеме:14

Наименование:O-RING

Каталожный номер:-

Комплект:1

Примечание:16×2.4

№ на схеме:15

Наименование:PLUG

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:-

Комплект:2

Примечание:M12×110-8.8-ZN.D

№ на схеме:16

Наименование:BOLT

Каталожный номер:-

Комплект:2

Примечание:M12×100-8.8-ZN.D

№ на схеме:17

Наименование:CLAMP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:-

Комплект:4

Примечание:12

№ на схеме:19

Наименование:NUT

Каталожный номер:03B0003

Комплект:2

Примечание:M12-8-ZN.D

№ на схеме:20

Наименование:HOSE AS

Каталожный номер:66C0092

Комплект:1

Примечание:

№ на схеме:21

Наименование:HOSE AS

Каталожный номер:66C0093

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0007

Комплект:2

Примечание:12-140HV

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0017

Комплект:2

Примечание:M12×30-8.8-ZN.D

№ на схеме:24

Наименование:BRACKET

Каталожный номер:29A0883

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLATE

Каталожный номер:21A8580

Комплект:2

Примечание:
