Труба смазочная задней рамы 00c1928_005_00

Труба смазочная задней рамы 00c1928_005_00

← Труба смазочная передней рамы 00c1916_001_00 Система гидравлическая рулевого управления 10e0214_001_00 →

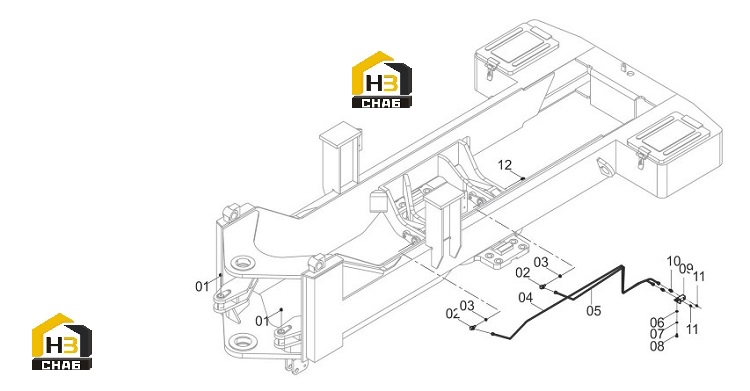

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:GREASE FITTING
Каталожный номер:10B0018
Комплект:2
Примечание:90°M10×1
0 ₽
шт
№ на схеме:2
Наименование:CONNECTOR
Каталожный номер:01A0137
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:NUT
Каталожный номер:03B0053
Комплект:2
Примечание:M10-8-ZN.D
0 ₽
шт
№ на схеме:4
Наименование:TUBE AS
Каталожный номер:01C0508
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:TUBE
Каталожный номер:01C0618
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0005
Комплект:1
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0006
Комплект:1
Примечание:8
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:00B0007
Комплект:1
Примечание:M8×16-8.8-ZN.D
0 ₽
шт
№ на схеме:9
Наименование:CONNECTOR
Каталожный номер:15D0917
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CONNECTOR
Каталожный номер:00A0224
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:2
Примечание:M10×1
0 ₽
шт
№ на схеме:12
Наименование:GREASE FITTING
Каталожный номер:10B0051
Комплект:1
Примечание:45°M10×1
