Труба смазочная передней рамы 00c1916_001_00

Труба смазочная передней рамы 00c1916_001_00

← Труба смазочная рамы 00c1929_001_00 Труба смазочная задней рамы 00c1928_005_00 →

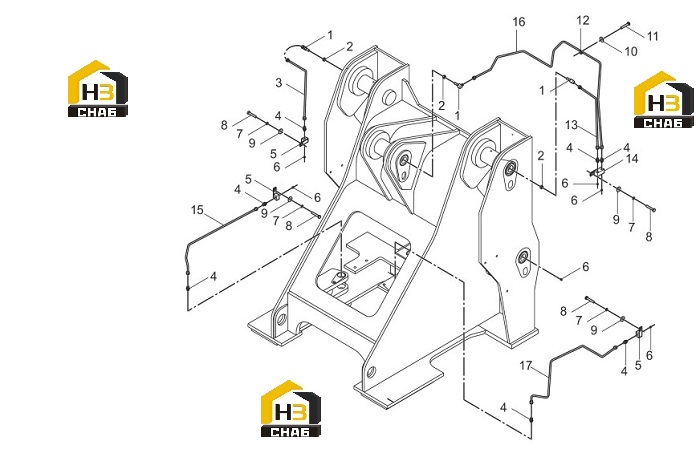

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ELBOW
Каталожный номер:01A0524
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:NUT
Каталожный номер:03B0053
Комплект:3
Примечание:M10-8-ZN.D
0 ₽
шт
№ на схеме:3
Наименование:TUBE
Каталожный номер:01C0511
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CONNECTOR
Каталожный номер:00A0224
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CONNECTOR
Каталожный номер:15D0363
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:7
Примечание:M10×1
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0006
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:00B0007
Комплект:4
Примечание:M8×16-8.8-ZN.D
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0005
Комплект:4
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0024
Комплект:1
Примечание:6-140HV-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:00B0022
Комплект:1
Примечание:M6×16-8.8-ZN.D
0 ₽
шт
№ на схеме:12
Наименование:CLIP
Каталожный номер:09C0096
Комплект:1
Примечание:8
0 ₽
шт
№ на схеме:13
Наименование:TUBE
Каталожный номер:01C0509
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CONNECTOR
Каталожный номер:15D0364
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:TUBE
Каталожный номер:01C0512
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:TUBE
Каталожный номер:01C0510
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:TUBE
Каталожный номер:01C0513
Комплект:1
Примечание:
