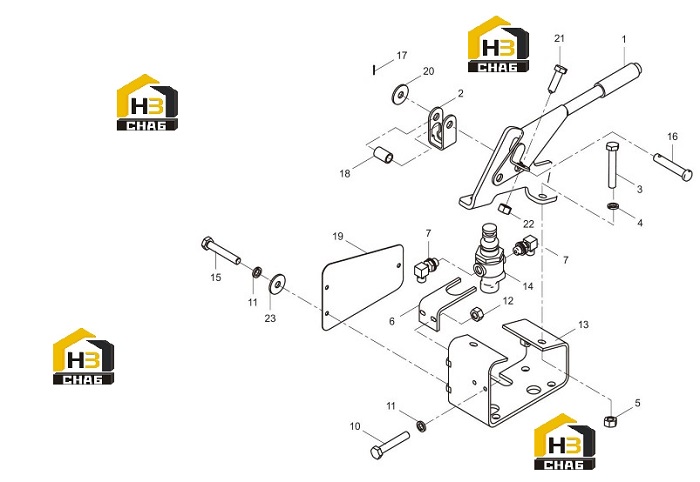

Тормоз ручной в сборе 45c0020_007_00

← Система стояночного тормоза 21y0035_001_00 Тормоз ручной 45c0787_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PARKING BRAKE AS

Каталожный номер:13C0058

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLATE

Каталожный номер:20A0996

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0012

Комплект:2

Примечание:M10×25-8.8-ZN.D

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:10

№ на схеме:5

Наименование:NUT

Каталожный номер:03B0053

Комплект:2

Примечание:M10-8-ZN.D

№ на схеме:6

Наименование:PLATE

Каталожный номер:21A0739

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONNECTOR

Каталожный номер:31C0537

Комплект:2

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0153

Комплект:2

Примечание:M5×16-8.8-ZN.D

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0017

Комплект:5

Примечание:5

№ на схеме:12

Наименование:NUT

Каталожный номер:03B0032

Комплект:2

Примечание:M5-8-ZN.D

№ на схеме:13

Наименование:BRACKET

Каталожный номер:00D2154

Комплект:1

Примечание:

№ на схеме:14

Наименование:VALVE

Каталожный номер:13C0059

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0152

Комплект:3

Примечание:M5×10-8.8-ZN.D

№ на схеме:16

Наименование:PIN

Каталожный номер:08B0085

Комплект:1

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:08B0005

Комплект:1

Примечание:4×25-ZN.D

№ на схеме:18

Наименование:BUSHING

Каталожный номер:55A0369

Комплект:1

Примечание:

№ на схеме:19

Наименование:PLATE

Каталожный номер:10A0450

Комплект:1

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0007

Комплект:1

Примечание:12-140HV

№ на схеме:21

Наименование:NUT

Каталожный номер:03B0035

Комплект:1

Примечание:M10×1-8-ZN.D

№ на схеме:22

Наименование:SCREW

Каталожный номер:01B0293

Комплект:1

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0066

Комплект:2

Примечание:5-200HV-ZN.D
