Система стояночного тормоза 21y0035_001_00

← Камера форсажная 13c0514_003_00 Тормоз ручной в сборе 45c0020_007_00 →

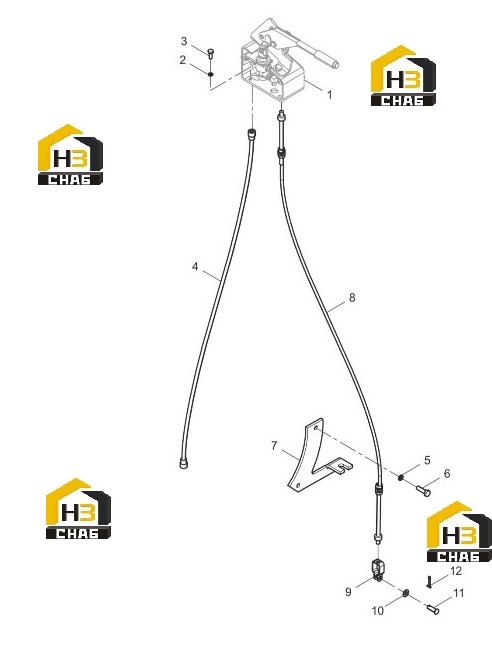

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PARKING BRAKE AS

Каталожный номер:45C0020

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0006

Комплект:4

Примечание:8

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0075

Комплект:4

Примечание:M8×20-8.8-ZN.D

№ на схеме:4

Наименование:NYLON HOSE

Каталожный номер:03C0018

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:10

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0002

Комплект:2

Примечание:M10×35-8.8-ZN.D

№ на схеме:7

Наименование:BRACKET

Каталожный номер:23A0839

Комплект:1

Примечание:

№ на схеме:8

Наименование:FLEXIBLE SHAFT

Каталожный номер:54C0024

Комплект:1

Примечание:L1750

№ на схеме:9

Наименование:SPLIT RING

Каталожный номер:88A1093

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0001

Комплект:1

Примечание:10-140HV-ZN.D

№ на схеме:11

Наименование:PIN

Каталожный номер:60A0102

Комплект:1

Примечание:

№ на схеме:12

Наименование:PIN

Каталожный номер:08B0005

Комплект:1

Примечание:4×25-ZN.D
