Резервуар воздушный и трубопровод 00c4259_000_00

Резервуар воздушный и трубопровод 00c4259_000_00

← Клапан тормозной 13c0420_003_00 Клапан комбинированный 34c3031_000_00 →

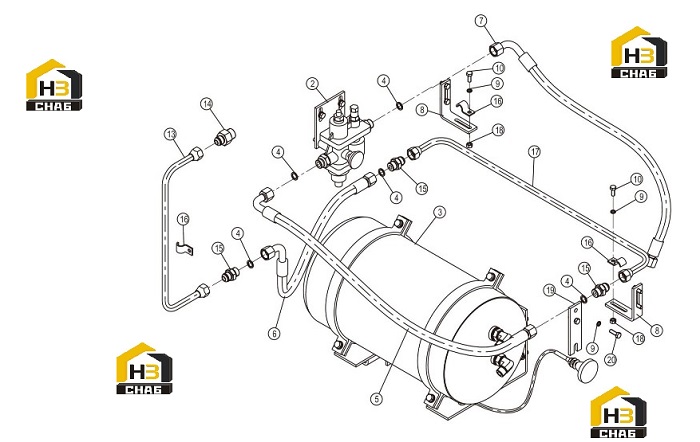

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:2
Наименование:COMBINATION VALVE
Каталожный номер:34C3031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:AIR RESERVOIR
Каталожный номер:13C0820
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0117
Комплект:6
Примечание:14
0 ₽
шт
№ на схеме:8
Наименование:PLATE
Каталожный номер:22A7205
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0006
Комплект:8
Примечание:8
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:00B0075
Комплект:6
Примечание:M8×20-8.8-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:HOSE
Каталожный номер:04C0540
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HOSE AS
Каталожный номер:04C0361
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:TUBE AS
Каталожный номер:02C2329
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CONNECTOR
Каталожный номер:00A6885
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CONNECTOR
Каталожный номер:00A6936
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:CLAMP
Каталожный номер:19A8840
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:TUBE AS
Каталожный номер:02C2328
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:NUT
Каталожный номер:03B0021
Комплект:2
Примечание:M8-8-ZN.D
0 ₽
шт
№ на схеме:19
Наименование:PLATE
Каталожный номер:58A0072
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:MOUNTING PLATE
Каталожный номер:92A1940
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BOLT
Каталожный номер:00B0085
Комплект:2
Примечание:M8×25-8.8-ZN.D
0 ₽
шт
№ на схеме:21
Наименование:HOSE AS
Каталожный номер:04C0420
Комплект:1
Примечание:
