Клапан комбинированный 34c3031_000_00

← Резервуар воздушный и трубопровод 00c4259_000_00 Клапан комбинированный 13c0026_001_00 →

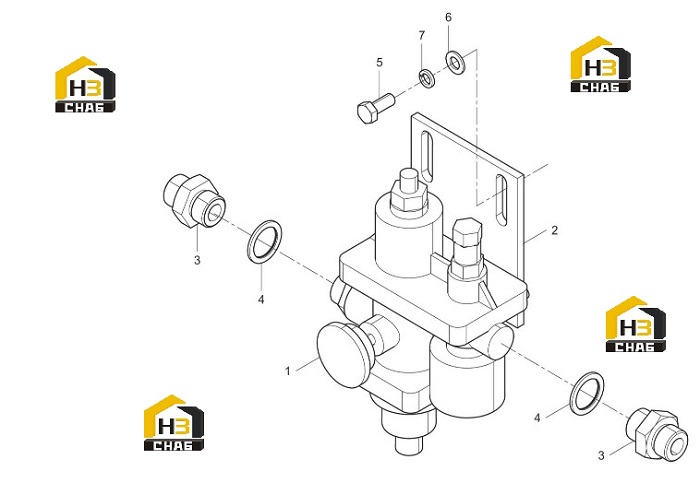

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COMBINATION VALVE

Каталожный номер:13C0026

Комплект:1

Примечание:

№ на схеме:2

Наименование:MOUNTING PLATE

Каталожный номер:12A3763

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTOR

Каталожный номер:00A0050

Комплект:2

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0053

Комплект:2

Примечание:22

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0075

Комплект:2

Примечание:M8×20-8.8-ZN.D

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:8-200HV-ZN.D

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0006

Комплект:2

Примечание:8
