Рама опорная 47c2583_000_00

← Кабина в сборе 41y0300_000_00 Комплектующие кабины 47c2886_000_00 →

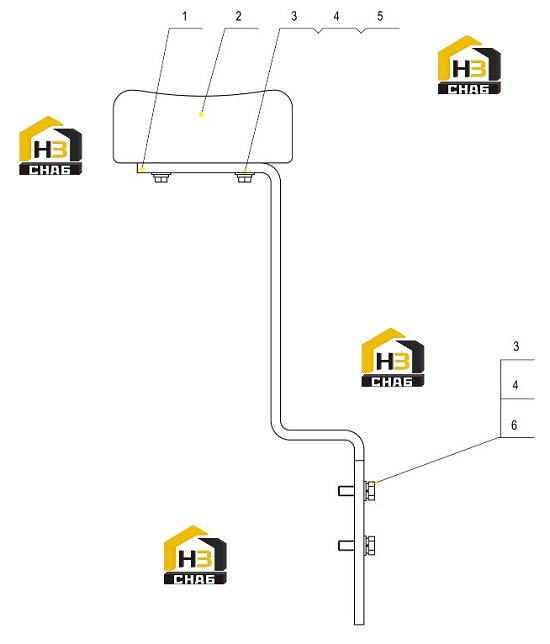

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:HAND PAD

Каталожный номер:35C0595

Комплект:1

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0218

Комплект:6

Примечание:8-200HV-ZN.D

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0006

Комплект:6

Примечание:8

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0010

Комплект:2

Примечание:M6×20-8.8-ZN.D

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0336

Комплект:4

Примечание:M8×25-8.8-ZN.D
