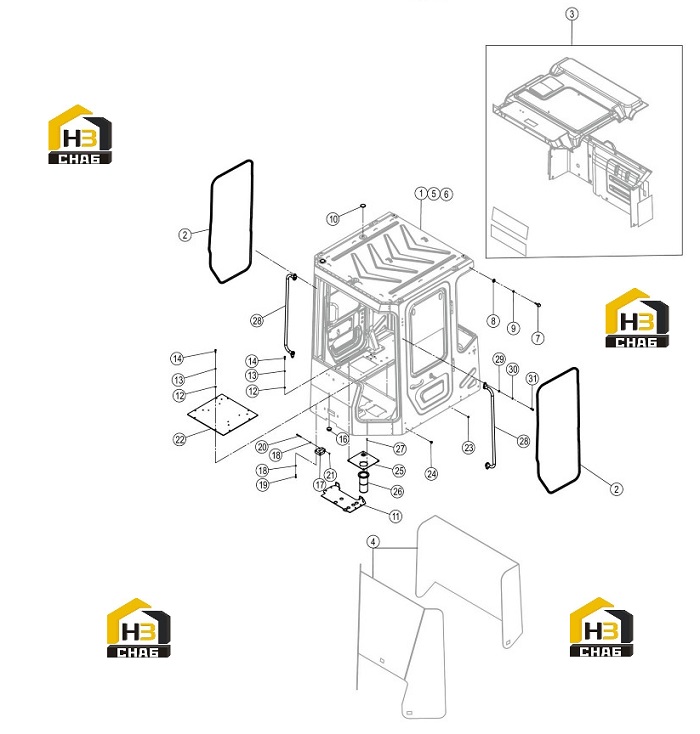

Комплектующие кабины 47c2886_000_00

← Рама опорная 47c2583_000_00 Комплектующие кабины 47c2886_000_01 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CAB

Каталожный номер:47C2887

Комплект:1

Примечание:

№ на схеме:2

Наименование:SEAL

Каталожный номер:84A1216

Комплект:2

Примечание:

№ на схеме:3

Наименование:DECORATION AS

Каталожный номер:34C4908

Комплект:1

Примечание:

№ на схеме:4

Наименование:WINDSHEILD

Каталожный номер:47C2585

Комплект:1

Примечание:

№ на схеме:5

Наименование:PRIMER

Каталожный номер:42B0004

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:42B0066

Комплект:1

Примечание:

№ на схеме:7

Наименование:CUSHION

Каталожный номер:35C0725

Комплект:4

Примечание:

№ на схеме:8

Наименование:RUBBER WASHER

Каталожный номер:81A0263

Комплект:4

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:M10-8-ZN.D

№ на схеме:10

Наименование:COVER

Каталожный номер:83A0974

Комплект:2

Примечание:

№ на схеме:11

Наименование:MOUNTING PLATE

Каталожный номер:23D3571

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0005

Комплект:12

Примечание:8-200HV-ZN.D

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0006

Комплект:12

Примечание:8

№ на схеме:14

Наименование:BOLT

Каталожный номер:00B0020

Комплект:12

Примечание:M8×30-8.8-ZN.D

№ на схеме:15

Наименование:BLOCK

Каталожный номер:82A0168

Комплект:19

Примечание:

№ на схеме:16

Наименование:COVER

Каталожный номер:83A1216

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOOT

Каталожный номер:84A2826

Комплект:1

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0024

Комплект:10

Примечание:6-140HV-ZN.D

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0065

Комплект:8

Примечание:M6×35-8.8-ZN.D

№ на схеме:20

Наименование:BOLT

Каталожный номер:01B0377

Комплект:2

Примечание:M6×60-8.8-ZN.D

№ на схеме:21

Наименование:NUT

Каталожный номер:03B0036

Комплект:2

Примечание:M6-8-ZN.D

№ на схеме:22

Наименование:REAR COVER

Каталожный номер:36D1297

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLUG

Каталожный номер:83A1362

Комплект:8

Примечание:

№ на схеме:24

Наименование:CAP

Каталожный номер:83A1361

Комплект:12

Примечание:

№ на схеме:25

Наименование:COVER

Каталожный номер:46D0404

Комплект:1

Примечание:

№ на схеме:26

Наименование:GROMMET

Каталожный номер:84A0682

Комплект:1

Примечание:

№ на схеме:27

Наименование:SCREW

Каталожный номер:04B0099

Комплект:4

Примечание:M4×16-4.8-ZN.D

№ на схеме:28

Наименование:HANDRAIL

Каталожный номер:41D0142

Комплект:2

Примечание:

№ на схеме:29

Наименование:WASHER

Каталожный номер:06B0001

Комплект:4

Примечание:10-140HV-ZN.D

№ на схеме:30

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:10

№ на схеме:31

Наименование:BOLT

Каталожный номер:00B0019

Комплект:4

Примечание:M10×30-8.8-ZN.D
