Корпус гидротрансформатора 42c1030_002_00

← Гидротрансформатор 42c1048_001_00 Турбина 52c0257_001_00 →

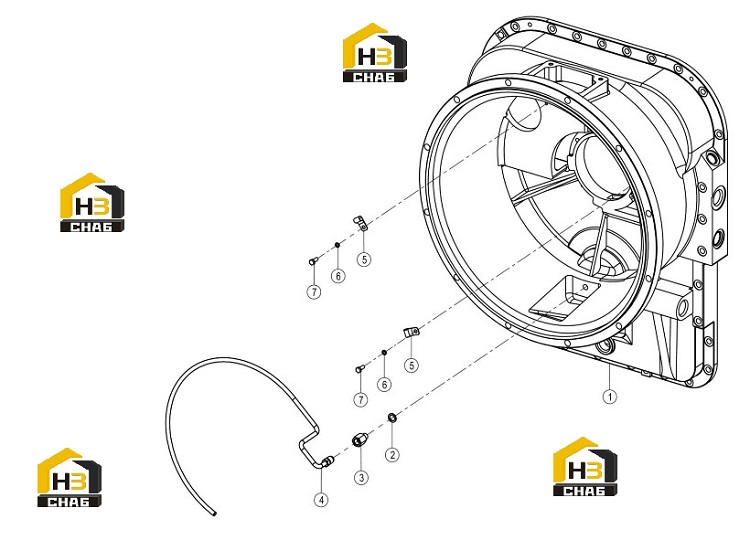

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOUSING

Каталожный номер:70A0920

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0083

Комплект:1

Примечание:12

№ на схеме:3

Наименование:CONNECTOR

Каталожный номер:00A0040

Комплект:1

Примечание:

№ на схеме:4

Наименование:TUBE AS

Каталожный номер:01C0749

Комплект:1

Примечание:

№ на схеме:5

Наименование:CLAMP

Каталожный номер:19A8823

Комплект:2

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0003

Комплект:2

Примечание:6

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0022

Комплект:2

Примечание:M6×16-8.8-ZN.D
