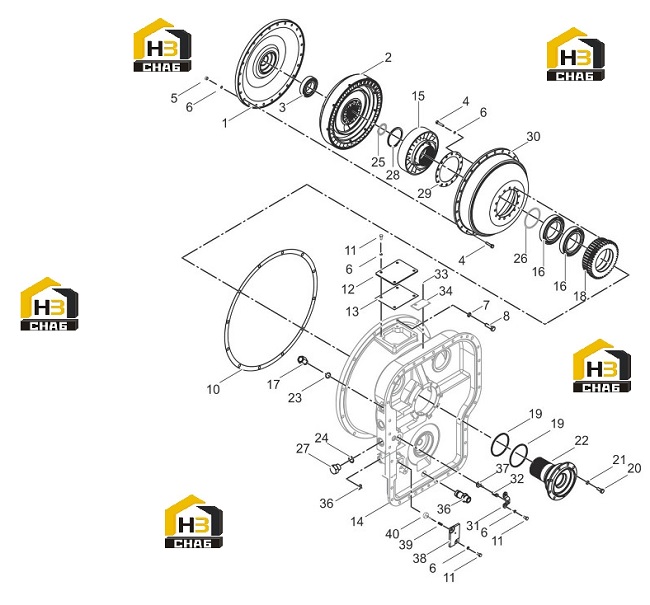

Гидротрансформатор 42c1048_001_00

← Турбина 38c0283_000_00 Корпус гидротрансформатора 42c1030_002_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:IMPELLER COVER

Каталожный номер:47A0002

Комплект:1

Примечание:

№ на схеме:2

Наименование:TURBINE GP

Каталожный номер:52C0257

Комплект:1

Примечание:

№ на схеме:3

Наименование:BALL BEARING

Каталожный номер:21B0001

Комплект:1

Примечание:50×90×20

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0102

Комплект:38

Примечание:M8×35-8.8-ZN.D

№ на схеме:5

Наименование:NUT

Каталожный номер:03B0021

Комплект:24

Примечание:M8-8-ZN.D

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0006

Комплект:46

Примечание:8

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0008

Комплект:12

Примечание:12

№ на схеме:8

Наименование:BOLT

Каталожный номер:-

Комплект:1

Примечание:M12×40-8.8-ZN.D

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0058

Комплект:11

Примечание:M12×45-8.8-ZN.D

№ на схеме:10

Наименование:LINER

Каталожный номер:81A0005

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0007

Комплект:8

Примечание:M8×16-8.8-ZN.D

№ на схеме:12

Наименование:PLATE

Каталожный номер:11A3536

Комплект:1

Примечание:

№ на схеме:13

Наименование:LINER

Каталожный номер:81A0356

Комплект:1

Примечание:

№ на схеме:14

Наименование:CONVERTER HOUSING GP

Каталожный номер:42C1030

Комплект:1

Примечание:

№ на схеме:15

Наименование:GUIDE WHEEL

Каталожный номер:47A0003

Комплект:1

Примечание:

№ на схеме:16

Наименование:BALL BEARING

Каталожный номер:21B0002

Комплект:2

Примечание:85×130×22

№ на схеме:17

Наименование:CONNECTOR

Каталожный номер:00A0170

Комплект:1

Примечание:

№ на схеме:18

Наименование:GEAR

Каталожный номер:41A0363

Комплект:1

Примечание:

№ на схеме:19

Наименование:SEAL RING

Каталожный номер:80A0006

Комплект:2

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0012

Комплект:9

Примечание:M10×25-8.8-ZN.D

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0002

Комплект:9

Примечание:10

№ на схеме:22

Наименование:STATOR SUPPORT

Каталожный номер:71A0864

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:12B0339

Комплект:1

Примечание:24×2.4

№ на схеме:24

Наименование:O-RING

Каталожный номер:12B0379

Комплект:1

Примечание:30×3.1

№ на схеме:25

Наименование:SHIM GP

Каталожный номер:28C0093

Комплект:1

Примечание:

№ на схеме:26

Наименование:SHIM GP

Каталожный номер:28C0092

Комплект:1

Примечание:

№ на схеме:27

Наименование:PLUG

Каталожный номер:05A0008

Комплект:1

Примечание:

№ на схеме:28

Наименование:SNAP RING

Каталожный номер:07B0001

Комплект:1

Примечание:85

№ на схеме:29

Наименование:GASKET

Каталожный номер:56A1622

Комплект:1

Примечание:

№ на схеме:30

Наименование:IMPELLER

Каталожный номер:47A0212

Комплект:1

Примечание:

№ на схеме:31

Наименование:VALVE CAP

Каталожный номер:21A0005

Комплект:1

Примечание:

№ на схеме:32

Наименование:SPRING

Каталожный номер:10B0001

Комплект:1

Примечание:

№ на схеме:33

Наименование:RIVET

Каталожный номер:09B0002

Комплект:4

Примечание:2×5

№ на схеме:34

Наименование:NAMEPLATE

Каталожный номер:74A4759

Комплект:1

Примечание:

№ на схеме:35

Наименование:CONNECTOR

Каталожный номер:00A0002

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-RING

Каталожный номер:12B0291

Комплект:1

Примечание:22×2.4

№ на схеме:37

Наименование:VALVE STEM

Каталожный номер:65A0002

Комплект:1

Примечание:

№ на схеме:38

Наименование:PLATE

Каталожный номер:13A0011

Комплект:1

Примечание:

№ на схеме:39

Наименование:SPRING

Каталожный номер:10B0002

Комплект:1

Примечание:

№ на схеме:40

Наименование:SPOOL

Каталожный номер:65A0001

Комплект:1

Примечание:
