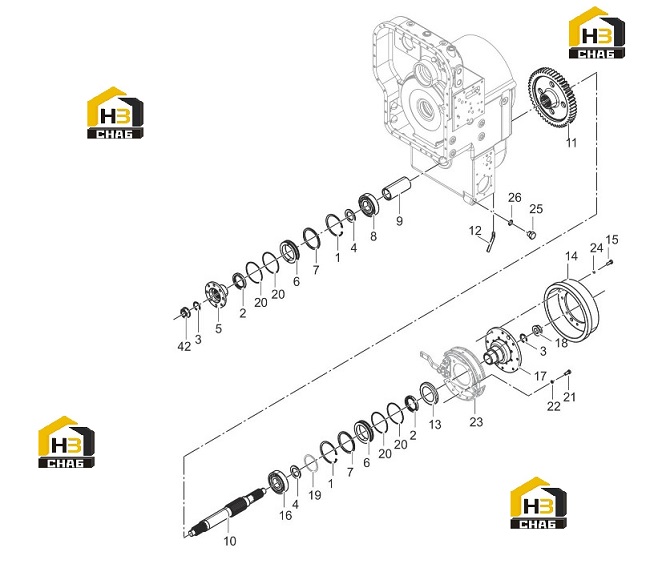

Коробка передач 42c0781_001_02

← Коробка передач 42c0781_001_01 Клапан регулирующий переменной скорости 12c2407_001_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SNAP RING

Каталожный номер:07B0009

Комплект:2

Примечание:130

№ на схеме:2

Наименование:OIL SEAL

Каталожный номер:13B0169

Комплект:2

Примечание:70×95×13

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B0105

Комплект:2

Примечание:42.5×5.3

№ на схеме:4

Наименование:SPACER SLEEVE

Каталожный номер:55A0061

Комплект:2

Примечание:

№ на схеме:5

Наименование:FLANGE

Каталожный номер:04A0012

Комплект:1

Примечание:

№ на схеме:6

Наименование:OIL SEAL SEAT

Каталожный номер:71A0117

Комплект:2

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:56A0027

Комплект:2

Примечание:

№ на схеме:8

Наименование:BALL BEARING

Каталожный номер:21B0008

Комплект:1

Примечание:60×130×31

№ на схеме:9

Наименование:BUSHING

Каталожный номер:61A1773

Комплект:1

Примечание:

№ на схеме:10

Наименование:OUTPUT SHAFT

Каталожный номер:62A0425

Комплект:1

Примечание:

№ на схеме:11

Наименование:OUTPUT SHAFT GEAR

Каталожный номер:41A0384

Комплект:1

Примечание:

№ на схеме:12

Наименование:DRAIN PIPE

Каталожный номер:01A0014

Комплект:1

Примечание:

№ на схеме:13

Наименование:OIL SHIELD

Каталожный номер:53A1169

Комплект:1

Примечание:

№ на схеме:14

Наименование:BRAKE DRUM

Каталожный номер:70A0012

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0017

Комплект:8

Примечание:M12×30-8.8-ZN.D

№ на схеме:16

Наименование:ROLLER BEARING

Каталожный номер:22B0124

Комплект:1

Примечание:NJ312，60×130×31

№ на схеме:17

Наименование:FLANGE

Каталожный номер:53A0049

Комплект:1

Примечание:

№ на схеме:18

Наименование:LOCKNUT

Каталожный номер:34C0608

Комплект:2

Примечание:M33×1.5

№ на схеме:19

Наименование:SHIM

Каталожный номер:28C0175

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:12B0034

Комплект:4

Примечание:122×3.55

№ на схеме:21

Наименование:BOLT

Каталожный номер:00B0025

Комплект:4

Примечание:M14×35-8.8-ZN.D

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0013

Комплект:4

Примечание:14

№ на схеме:23

Наименование:BRAKE

Каталожный номер:13C0008

Комплект:1

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0008

Комплект:8

Примечание:12

№ на схеме:25

Наименование:PLUG

Каталожный номер:05A0008

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:12B0379

Комплект:2

Примечание:30×3.1
