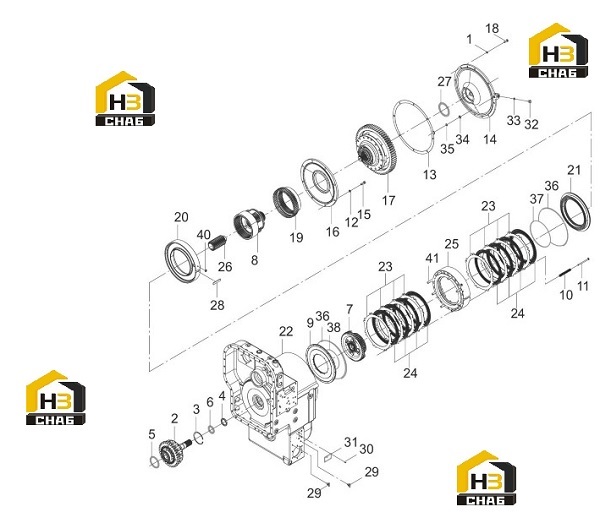

Коробка передач 42c0781_001_01

← Коробка передач 42c0781_001_00 Коробка передач 42c0781_001_02 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WASHER

Каталожный номер:06B0002

Комплект:56

Примечание:10

№ на схеме:2

Наименование:OVERRUN CLUTCH

Каталожный номер:52C0071

Комплект:1

Примечание:

№ на схеме:3

Наименование:SNAP RING

Каталожный номер:07B0011

Комплект:1

Примечание:90

№ на схеме:4

Наименование:SPACER SLEEVE

Каталожный номер:55A0060

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:28C0102

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:28C0103

Комплект:1

Примечание:

№ на схеме:7

Наименование:REVERSE PLANET CARRIER

Каталожный номер:42C0094

Комплект:1

Примечание:

№ на схеме:8

Наименование:PLANETARY CARRIER

Каталожный номер:42C0349

Комплект:1

Примечание:

№ на схеме:9

Наименование:PISTON

Каталожный номер:50A0005

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING

Каталожный номер:75A0009

Комплект:15

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:60A0036

Комплект:15

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0008

Комплект:8

Примечание:12

№ на схеме:13

Наименование:GASKET

Каталожный номер:80A0098

Комплект:1

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:53A0171

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0121

Комплект:8

Примечание:M12×1.5×35-10.9-ZN.D

№ на схеме:16

Наименование:COVER

Каталожный номер:53A0029

Комплект:1

Примечание:

№ на схеме:17

Наименование:DIRECT DRIVE GP

Каталожный номер:42C0780

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0019

Комплект:4

Примечание:M10×30-8.8-ZN.D

№ на схеме:19

Наименование:RING GEAR

Каталожный номер:41A0013

Комплект:1

Примечание:

№ на схеме:20

Наименование:CYLINDER BODY

Каталожный номер:39A0006

Комплект:1

Примечание:

№ на схеме:21

Наименование:PISTON

Каталожный номер:50A0004

Комплект:1

Примечание:

№ на схеме:22

Наименование:HOUSING

Каталожный номер:52C0219

Комплект:1

Примечание:

№ на схеме:23

Наименование:DRIVENDISK

Каталожный номер:56A0030P01

Комплект:8

Примечание:

№ на схеме:23

Наименование:DRIVENDISK

Каталожный номер:56A0030P02

Комплект:8

Примечание:

№ на схеме:24

Наименование:DRIVEDISK

Каталожный номер:37C0002P01

Комплект:8

Примечание:

№ на схеме:24

Наименование:DRIVEDISK

Каталожный номер:37C0002P02

Комплект:8

Примечание:

№ на схеме:25

Наименование:CARRIER

Каталожный номер:55A0065

Комплект:1

Примечание:

№ на схеме:26

Наименование:SUN GEAR

Каталожный номер:41A0009

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM GP

Каталожный номер:28C0089

Комплект:2

Примечание:

№ на схеме:28

Наименование:PLATE

Каталожный номер:10A0065

Комплект:1

Примечание:

№ на схеме:29

Наименование:PLUG

Каталожный номер:43B0006

Комплект:2

Примечание:NPT1/4

№ на схеме:30

Наименование:RIVET

Каталожный номер:09B0002

Комплект:4

Примечание:2×5

№ на схеме:31

Наименование:NAMEPLATE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:32

Наименование:PLUG

Каталожный номер:03B0080

Комплект:1

Примечание:

№ на схеме:33

Наименование:O-RING

Каталожный номер:12B0351

Комплект:1

Примечание:16×2.4

№ на схеме:34

Наименование:O-RING

Каталожный номер:12B0040

Комплект:1

Примечание:18×2.65

№ на схеме:35

Наименование:COLLAR

Каталожный номер:56A1872

Комплект:1

Примечание:

№ на схеме:36

Наименование:SEAL RING

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:37

Наименование:SEAL RING

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:38

Наименование:SEAL RING

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:39

Наименование:SEAL

Каталожный номер:80A0024X0

Комплект:1

Примечание:

№ на схеме:40

Наименование:OIL SEAL

Каталожный номер:80A0023

Комплект:1

Примечание:13×20×5.5

№ на схеме:41

Наименование:PIN

Каталожный номер:60A0045

Комплект:8

Примечание:
