Узел контрольного клапана

Узел контрольного клапана

← Трубопровод распределительного клапана Трубопровод пилотной системы →

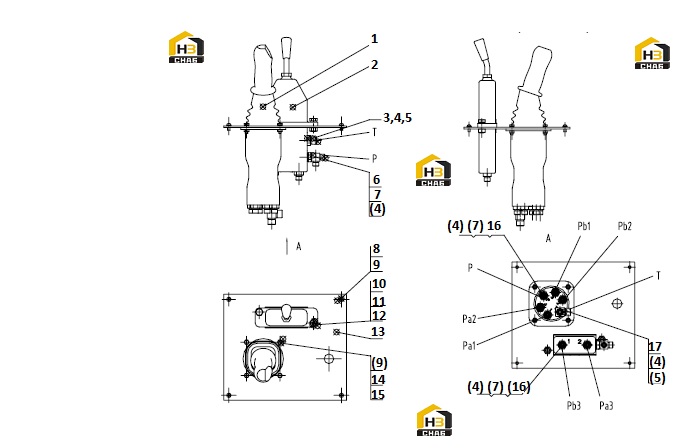

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PILOT VALVE
Каталожный номер:12C0873
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PILOT VALVE
Каталожный номер:12C0874
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CONNECTOR
Каталожный номер:00A0257
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-RING
Каталожный номер:12B0351
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-RING
Каталожный номер:12B0285
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CONNECTOR
Каталожный номер:32C0295
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-RING
Каталожный номер:12B0284
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SCREW
Каталожный номер:04B0290
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:00B0012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:NUT
Каталожный номер:03B0053
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PLATE
Каталожный номер:11A2127
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:NUT
Каталожный номер:03B0036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BOLT
Каталожный номер:00B0010
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:CONNECTOR
Каталожный номер:00A0256
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:CONNECTOR
Каталожный номер:32C0296
Комплект:1
Примечание:
