Трубопровод распределительного клапана

← Клапан быстросменный Узел контрольного клапана →

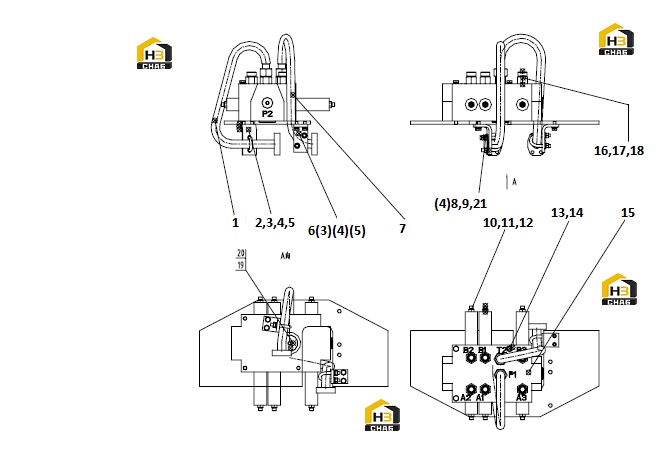

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TUBE

Каталожный номер:10D2291

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLATE

Каталожный номер:23A4436

Комплект:1

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0001

Комплект:4

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0002

Комплект:8

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0012

Комплект:4

Примечание:

№ на схеме:6

Наименование:PLATE

Каталожный номер:23A4437

Комплект:1

Примечание:

№ на схеме:7

Наименование:TUBE

Каталожный номер:10D2636

Комплект:1

Примечание:

№ на схеме:8

Наименование:“U”BOLT

Каталожный номер:88A0208

Комплект:2

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:

№ на схеме:10

Наименование:CONNECTOR

Каталожный номер:00A0256

Комплект:6

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:12B0351

Комплект:6

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:12B0284

Комплект:6

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:01B0217

Комплект:3

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0008

Комплект:3

Примечание:

№ на схеме:15

Наименование:CONTROL VALVE

Каталожный номер:12C0687

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:12B0292

Комплект:8

Примечание:

№ на схеме:17

Наименование:O-RING

Каталожный номер:12B0355

Комплект:8

Примечание:

№ на схеме:18

Наименование:CONNECTOR

Каталожный номер:00A0542

Комплект:8

Примечание:

№ на схеме:19

Наименование:PLUG

Каталожный номер:05A0052

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:12B0250

Комплект:1

Примечание:

№ на схеме:21

Наименование:HOSE

Каталожный номер:06C0030

Комплект:4

Примечание:
