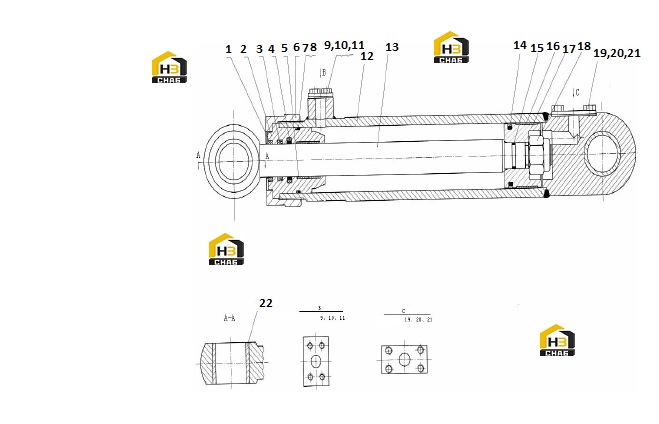

Цилиндр вилочный

← Трубопровод для удержания вилки Система тормозная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DUST RING

Каталожный номер:13B0123

Комплект:2

Примечание:

№ на схеме:2

Наименование:ORIENTED BUSHING

Каталожный номер:55A1047

Комплект:2

Примечание:

№ на схеме:3

Наименование:SEAL

Каталожный номер:13B0125

Комплект:2

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:34C0029

Комплект:2

Примечание:

№ на схеме:5

Наименование:SUPPORTING RING

Каталожный номер:80A0109

Комплект:2

Примечание:

№ на схеме:6

Наименование:CROWN

Каталожный номер:53A0190

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:12B0117

Комплект:2

Примечание:

№ на схеме:8

Наименование:CHECK RING

Каталожный номер:07B0053

Комплект:2

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0075

Комплект:4

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:10A0395

Комплект:2

Примечание:

№ на схеме:11

Наименование:COVER

Каталожный номер:11A0289

Комплект:2

Примечание:

№ на схеме:12

Наименование:CYLINDER AS

Каталожный номер:13D0198

Комплект:2

Примечание:

№ на схеме:13

Наименование:PISTON ROD

Каталожный номер:61A0420

Комплект:2

Примечание:

№ на схеме:14

Наименование:RING

Каталожный номер:34C0031

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:12B0271

Комплект:2

Примечание:

№ на схеме:16

Наименование:SUPPORT RING

Каталожный номер:80A0087

Комплект:2

Примечание:

№ на схеме:17

Наименование:PISTON

Каталожный номер:50A0035

Комплект:2

Примечание:

№ на схеме:18

Наименование:LOCK NUT

Каталожный номер:03B0197

Комплект:2

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0005

Комплект:4

Примечание:

№ на схеме:20

Наименование:GASKET

Каталожный номер:81A0003

Комплект:2

Примечание:

№ на схеме:21

Наименование:COVER

Каталожный номер:11A0003

Комплект:2

Примечание:

№ на схеме:22

Наименование:BUSHING

Каталожный номер:55A0462

Комплект:4

Примечание:
