Трубопровод для удержания вилки

← Узел установки распределительного клапана Цилиндр вилочный →

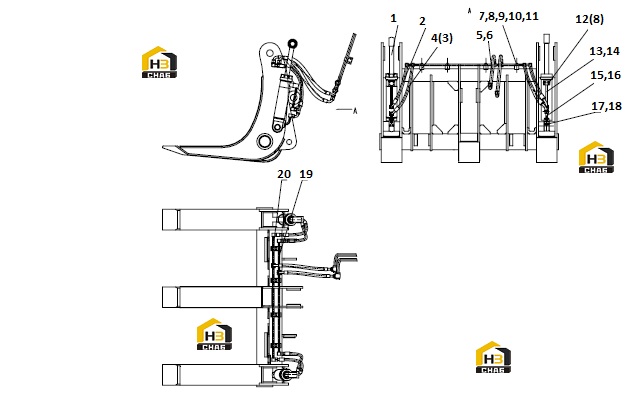

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FORK CYLINDER

Каталожный номер:10C0199

Комплект:2

Примечание:

№ на схеме:2

Наименование:HOSE

Каталожный номер:06C2344

Комплект:2

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B0370

Комплект:8

Примечание:

№ на схеме:4

Наименование:HOSE

Каталожный номер:06C2345

Комплект:2

Примечание:

№ на схеме:5

Наименование:HOSE

Каталожный номер:06C3487

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:12B0289

Комплект:4

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0085

Комплект:4

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0006

Комплект:12

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0005

Комплект:4

Примечание:

№ на схеме:10

Наименование:PLYWOOD

Каталожный номер:27A0028

Комплект:4

Примечание:

№ на схеме:11

Наименование:SPACER

Каталожный номер:15A1836

Комплект:4

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0198

Комплект:8

Примечание:

№ на схеме:13

Наименование:TUBE

Каталожный номер:10D1639

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:12B0321

Комплект:2

Примечание:

№ на схеме:15

Наименование:TUBE

Каталожный номер:10D1640

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:12B0355

Комплект:2

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:00B0019

Комплект:8

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0002

Комплект:8

Примечание:

№ на схеме:19

Наименование:TUBE

Каталожный номер:10D2870

Комплект:1

Примечание:

№ на схеме:20

Наименование:TUBE

Каталожный номер:10D2869

Комплект:1

Примечание:
