Цилиндр быстросменный

← Трубопровод быстросменный Узел клапана быстросменный →

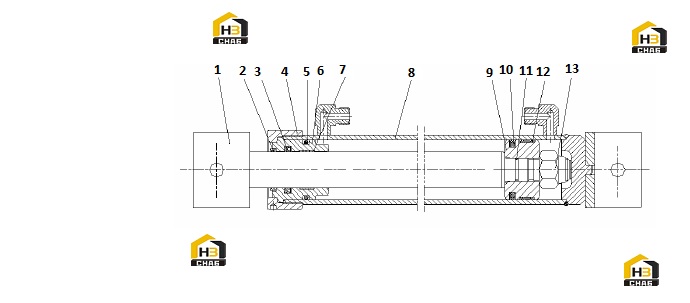

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PISTON ROD

Каталожный номер:14D0101

Комплект:1

Примечание:

№ на схеме:2

Наименование:DUST RING

Каталожный номер:13B0123

Комплект:1

Примечание:

№ на схеме:3

Наименование:SEAL

Каталожный номер:13B0125

Комплект:1

Примечание:

№ на схеме:4

Наименование:FLANGE

Каталожный номер:55A0965

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:12B0303

Комплект:1

Примечание:

№ на схеме:6

Наименование:CROWN

Каталожный номер:53A0338

Комплект:1

Примечание:

№ на схеме:7

Наименование:SUPPORT RING

Каталожный номер:80A0276

Комплект:1

Примечание:

№ на схеме:8

Наименование:CYLINDER AS

Каталожный номер:13D0297

Комплект:1

Примечание:

№ на схеме:9

Наименование:PISTON

Каталожный номер:50A0096

Комплект:1

Примечание:

№ на схеме:10

Наименование:RING

Каталожный номер:34C0212

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:12B0353

Комплект:1

Примечание:

№ на схеме:12

Наименование:SUPPORT RING

Каталожный номер:80A0161

Комплект:1

Примечание:

№ на схеме:13

Наименование:LOCK NUT

Каталожный номер:03B0200

Комплект:1

Примечание:
