Трубопровод быстросменный

Трубопровод быстросменный

← Трубопровод многофункциональный Цилиндр быстросменный →

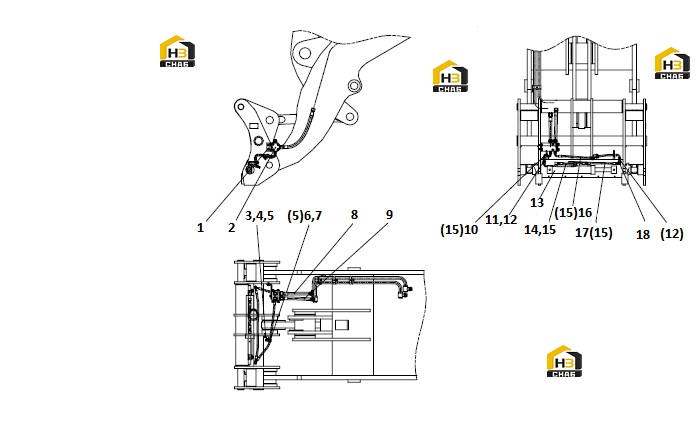

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PLUG
Каталожный номер:05A0222
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:QUICKER COUPLE VALVE MOUNTING ASSEMBLY
Каталожный номер:12C0994
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:PLATE
Каталожный номер:21A3006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:00B0012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:NUT
Каталожный номер:03B0053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CLIP
Каталожный номер:88A0159
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOSE
Каталожный номер:06C2777
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HOSE
Каталожный номер:06C2778
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HOSE
Каталожный номер:05C1163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CONNECTOR
Каталожный номер:00A1867
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:NUT
Каталожный номер:03B0110
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:QUICKER COUPLE CYLINDER
Каталожный номер:10C0410
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE
Каталожный номер:05C1165
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-RING
Каталожный номер:12B0284
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HOSE
Каталожный номер:05C1164
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE
Каталожный номер:05C1166
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CONNECTOR
Каталожный номер:01A0560
Комплект:1
Примечание:
