Узел зажима трубы (часть1)

Узел зажима трубы (часть1)

← Цилиндр поворотного ковша Контур масляный пилотного управления →

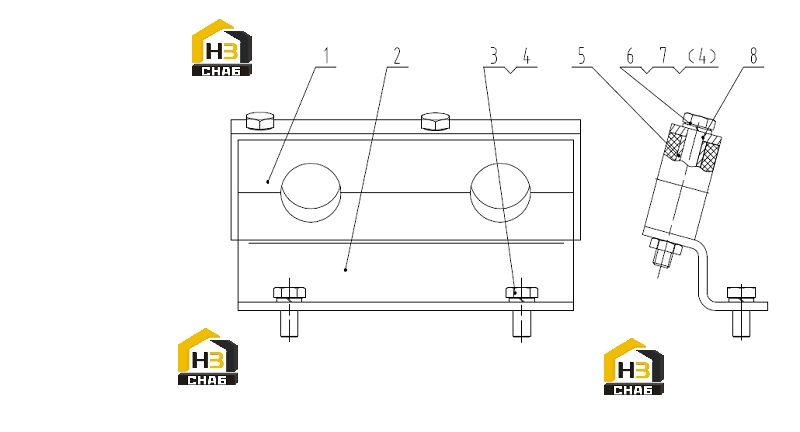

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CLAMP
Каталожный номер:81H0003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PLATE
Каталожный номер:22A2977
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BOLT
Каталожный номер:00B0005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0347
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BUSHING
Каталожный номер:34H0011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:00B0018
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:NUT
Каталожный номер:03B0053
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PLATE
Каталожный номер:11H0042
Комплект:1
Примечание:
