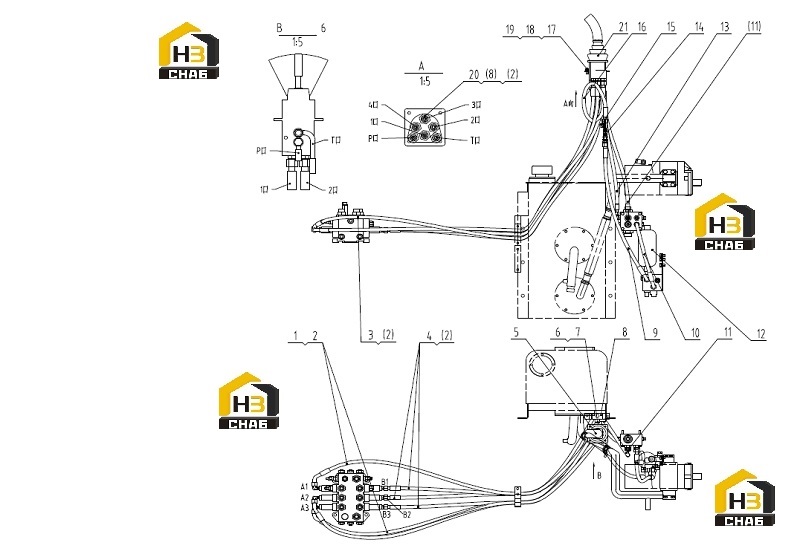

Контур масляный пилотного управления

← Узел зажима трубы (часть1) Клапан контрольный подачи масла →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE AS

Каталожный номер:05C0998

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:12B0284

Комплект:20

Примечание:

№ на схеме:3

Наименование:HOSE AS

Каталожный номер:05C0999

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:05C1000

Комплект:3

Примечание:

№ на схеме:5

Наименование:PILOT VALVE

Каталожный номер:12C0881

Комплект:1

Примечание:

№ на схеме:6

Наименование:BANJO BOLT

Каталожный номер:00A2317

Комплект:2

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0117

Комплект:12

Примечание:

№ на схеме:8

Наименование:PILOT VALVE

Каталожный номер:12C0879

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE AS

Каталожный номер:05C1460

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE AS

Каталожный номер:05C1659

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE AS

Каталожный номер:05C1464

Комплект:1

Примечание:

№ на схеме:12

Наименование:PILOT OIL SUPPLY VALVE AS

Каталожный номер:12C1254

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE AS

Каталожный номер:05C1461

Комплект:1

Примечание:

№ на схеме:14

Наименование:BALL VALVE

Каталожный номер:12C1266

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE AS

Каталожный номер:05C1660

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE AS

Каталожный номер:05C1462

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:00B0010

Комплект:6

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0346

Комплект:6

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:03B0036

Комплект:6

Примечание:

№ на схеме:20

Наименование:CONNECTOR

Каталожный номер:00A1728

Комплект:8

Примечание:

№ на схеме:21

Наименование:BOOT

Каталожный номер:86A1692

Комплект:1

Примечание:
