Сборка каркасной схемы 46c5921 000

Сборка каркасной схемы 46c5921 000

← Система электрическая 22e1276 001 Проводка кабины 46c5922 002 →

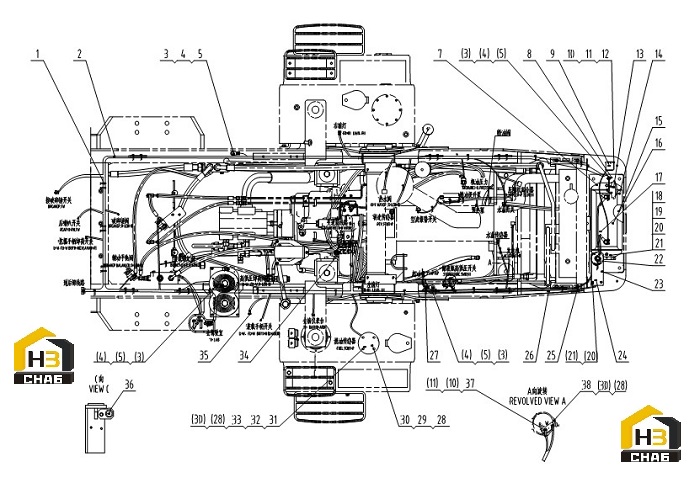

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:NYLON STRAP
Каталожный номер:37B0004
Комплект:37
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:FRAME HARNESS
Каталожный номер:08C4671
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0348
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0005
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:00B0075
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:REV SENSOR
Каталожный номер:30B0367
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CABLE
Каталожный номер:08C1979
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:NUT
Каталожный номер:03B0021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:RELAY
Каталожный номер:31B0151
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0346
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SCREW
Каталожный номер:03B0014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:HORN
Каталожный номер:38B0062
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BRACKET
Каталожный номер:00D0886
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BRACKET
Каталожный номер:84A0423
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BATTERY
Каталожный номер:37B0077
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:CABLE
Каталожный номер:08C0721
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:WASHER
Каталожный номер:06B0001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:WASHER
Каталожный номер:06B0347
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:SCREW ROD
Каталожный номер:01B0398
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:NUT
Каталожный номер:03B0053
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:DISCONNECT SWITCH
Каталожный номер:34B0087
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:MOUNTING PLATE
Каталожный номер:11A6266
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:BOLT
Каталожный номер:00B0005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:CABLE
Каталожный номер:08C1976
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:CABLE
Каталожный номер:08C1977
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:CABLE
Каталожный номер:08C1978
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:WASHER
Каталожный номер:06B0066
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:WASHER
Каталожный номер:06B0361
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:SCREW
Каталожный номер:04B0223
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:CAP
Каталожный номер:16A1344
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:FUEL SENSOR
Каталожный номер:30B0508
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:SCREW
Каталожный номер:04B0066
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:TRANSMISSION WIRING
Каталожный номер:46C6000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:CABLE
Каталожный номер:08C1974
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:PLUG AS
Каталожный номер:46C5427
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:NUT
Каталожный номер:03B0036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:NUT
Каталожный номер:03B0032
Комплект:1
Примечание:
