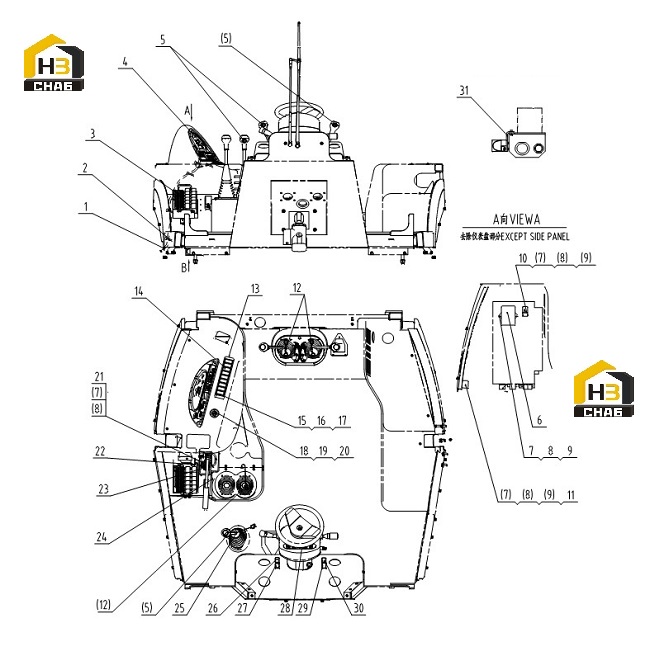

Проводка кабины 46c5922 002

← Сборка каркасной схемы 46c5921 000 Проводка прибора 46c5920 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HARNESS

Каталожный номер:08C4676

Комплект:1

Примечание:

№ на схеме:2

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:10

Примечание:

№ на схеме:3

Наименование:CONTROL BOX AS

Каталожный номер:46C4814

Комплект:1

Примечание:

№ на схеме:4

Наименование:INSTRUMENT PANEL AS

Каталожный номер:46C6284

Комплект:1

Примечание:

№ на схеме:5

Наименование:SWITCH

Каталожный номер:34J0010

Комплект:4

Примечание:

№ на схеме:6

Наименование:WIPER CONTROLLER

Каталожный номер:37B0442

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0066

Комплект:10

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0361

Комплект:12

Примечание:

№ на схеме:9

Наименование:SCREW

Каталожный номер:04B0066

Комплект:6

Примечание:

№ на схеме:10

Наименование:BUZZER

Каталожный номер:31B0093

Комплект:1

Примечание:

№ на схеме:11

Наименование:RELAY

Каталожный номер:31B0151

Комплект:2

Примечание:

№ на схеме:12

Наименование:HARNESS

Каталожный номер:08C0701

Комплект:3

Примечание:

№ на схеме:13

Наименование:MOUNTING PLATE

Каталожный номер:10A6875

Комплект:1

Примечание:

№ на схеме:14

Наименование:SWITCH AS

Каталожный номер:46C5415

Комплект:1

Примечание:

№ на схеме:15

Наименование:SCREW

Каталожный номер:04B0198

Комплект:4

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0352

Комплект:3

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0097

Комплект:4

Примечание:

№ на схеме:18

Наименование:START SWITCH

Каталожный номер:34B0169

Комплект:1

Примечание:

№ на схеме:19

Наименование:SOCKET

Каталожный номер:36B0376

Комплект:1

Примечание:

№ на схеме:20

Наименование:SOCKET

Каталожный номер:36B0413

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:00B0335

Комплект:2

Примечание:

№ на схеме:22

Наименование:BRACKET

Каталожный номер:00D8019

Комплект:1

Примечание:

№ на схеме:23

Наименование:BRAKE LIGHT SWITCH

Каталожный номер:34B0253

Комплект:1

Примечание:

№ на схеме:24

Наименование:GROMMET

Каталожный номер:83A0130

Комплект:1

Примечание:

№ на схеме:25

Наименование:HARNESS

Каталожный номер:08K0041

Комплект:1

Примечание:

№ на схеме:26

Наименование:SWITCH

Каталожный номер:34J0020

Комплект:1

Примечание:2WD/4WD

№ на схеме:27

Наименование:HAZARD FLASHER SWITCH

Каталожный номер:34B0147

Комплект:1

Примечание:

№ на схеме:28

Наименование:INSTRUMENT WIRING

Каталожный номер:46C5920

Комплект:1

Примечание:

№ на схеме:29

Наименование:LIGHT SWITCH

Каталожный номер:34B0195

Комплект:1

Примечание:

№ на схеме:30

Наименование:ALERT INDICATOR

Каталожный номер:37B1182

Комплект:1

Примечание:

№ на схеме:31

Наименование:PLATE

Каталожный номер:11A7229

Комплект:1

Примечание:
