Рукоять 43c2300 002

← Устройство для земляных работ 32e1202 002 Капот 44e0396 003 →

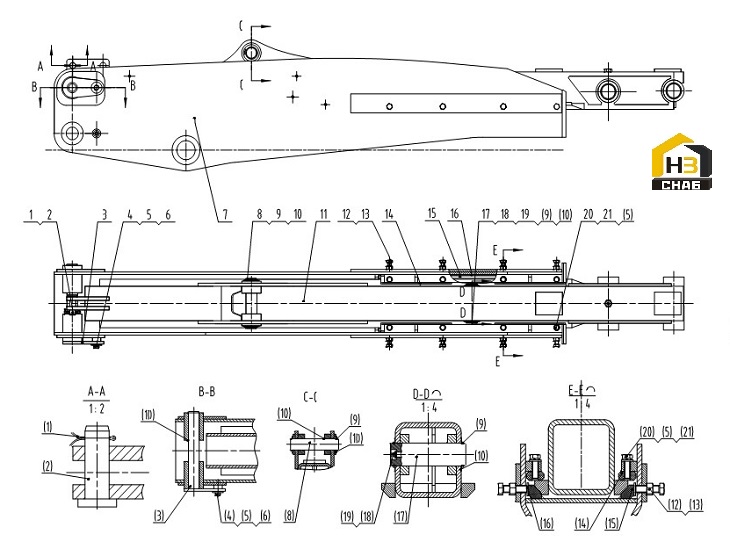

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIN

Каталожный номер:08B0017

Комплект:1

Примечание:

№ на схеме:2

Наименование:PIN

Каталожный номер:11D0689

Комплект:1

Примечание:

№ на схеме:3

Наименование:PIN

Каталожный номер:11D0445

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0011

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0349

Комплект:9

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0127

Комплект:1

Примечание:

№ на схеме:7

Наименование:ARM

Каталожный номер:16D1004

Комплект:1

Примечание:

№ на схеме:8

Наименование:PIN

Каталожный номер:60A2519

Комплект:1

Примечание:

№ на схеме:9

Наименование:SNAP RING

Каталожный номер:76A0498

Комплект:4

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:28K0002

Комплект:6

Примечание:

№ на схеме:11

Наименование:ARM

Каталожный номер:16D0997

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0232

Комплект:8

Примечание:

№ на схеме:13

Наименование:NUT

Каталожный номер:03B0111

Комплект:8

Примечание:

№ на схеме:14

Наименование:BLOCK

Каталожный номер:16A2911

Комплект:4

Примечание:

№ на схеме:15

Наименование:BLOCK

Каталожный номер:17A1584

Комплект:2

Примечание:

№ на схеме:16

Наименование:PLATE

Каталожный номер:10A3831

Комплект:2

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:60A2520

Комплект:1

Примечание:

№ на схеме:18

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOOT

Каталожный номер:86A0258

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0013

Комплект:8

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0007

Комплект:8

Примечание:
