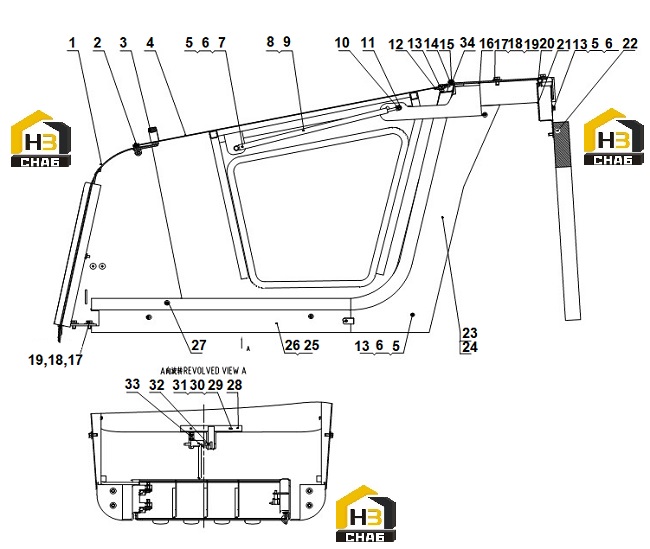

Капот 44e0396 003

← Рукоять 43c2300 002 Крышка передняя 48c1419 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COVER

Каталожный номер:48C1419

Комплект:1

Примечание:

№ на схеме:2

Наименование:SEAL

Каталожный номер:84A0724

Комплект:1

Примечание:L=4770

№ на схеме:3

Наименование:KNOB

Каталожный номер:35C0615

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOOD AS

Каталожный номер:43D0283

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0086

Комплект:26

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0348

Комплект:26

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:03B0021

Комплект:10

Примечание:

№ на схеме:8

Наименование:SPRING

Каталожный номер:34C0494

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPRING

Каталожный номер:34C0495

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0102

Комплект:2

Примечание:

№ на схеме:11

Наименование:BUSHING

Каталожный номер:55A1438

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLATE

Каталожный номер:17D0543

Комплект:2

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0075

Комплект:22

Примечание:

№ на схеме:14

Наименование:PIN

Каталожный номер:60A2789

Комплект:2

Примечание:

№ на схеме:15

Наименование:SNAP RING

Каталожный номер:07V0078

Комплект:2

Примечание:

№ на схеме:16

Наименование:COVER

Каталожный номер:43D0853

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:00B0005

Комплект:8

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0030

Комплект:8

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0347

Комплект:8

Примечание:

№ на схеме:20

Наименование:RUBBER STRIP

Каталожный номер:84A1737

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLATE

Каталожный номер:45D0842

Комплект:1

Примечание:

№ на схеме:22

Наименование:HEAT SHIELD

Каталожный номер:85A2731

Комплект:1

Примечание:

№ на схеме:23

Наименование:SIDE PLATE-LH

Каталожный номер:42D1068

Комплект:1

Примечание:

№ на схеме:24

Наименование:SIDE PLATE-RH

Каталожный номер:42D1069

Комплект:1

Примечание:

№ на схеме:25

Наименование:SIDE PLATE-RH

Каталожный номер:19A2521

Комплект:1

Примечание:

№ на схеме:26

Наименование:SIDE PLATE-LH

Каталожный номер:19A2520

Комплект:1

Примечание:

№ на схеме:27

Наименование:PLATE

Каталожный номер:84A1738

Комплект:2

Примечание:

№ на схеме:28

Наименование:MOUNTING PLATE

Каталожный номер:43D0425

Комплект:1

Примечание:

№ на схеме:29

Наименование:SCREW

Каталожный номер:04B0056

Комплект:4

Примечание:

№ на схеме:30

Наименование:WASHER

Каталожный номер:06B0024

Комплект:4

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:06B0346

Комплект:4

Примечание:

№ на схеме:32

Наименование:LINKAGE

Каталожный номер:16D1034

Комплект:1

Примечание:

№ на схеме:33

Наименование:MOUNTING PLATE

Каталожный номер:43D0792

Комплект:1

Примечание:

№ на схеме:34

Наименование:GREASE FITTING

Каталожный номер:10V0072

Комплект:2

Примечание:
