Замок гидравлический 12c1557 000

Замок гидравлический 12c1557 000

← Замок гидравлический 12c3180 000 Цилиндр поворота 10c0155 000 →

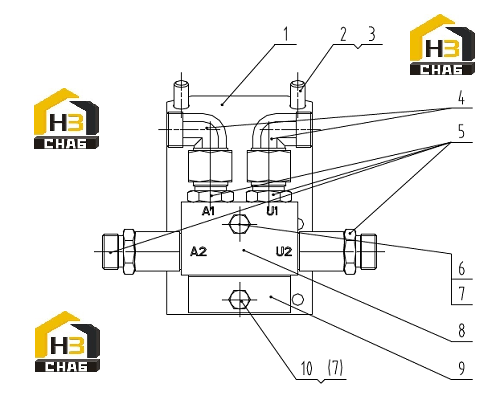

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PLATE
Каталожный номер:23A2474
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT
Каталожный номер:00B0019
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:ELBOW
Каталожный номер:31C0084
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CONNECTOR
Каталожный номер:30C0409
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:00B0030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HYDRAULIC LOCK
Каталожный номер:12C1513
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:MOUNTING PLATE
Каталожный номер:15A2743
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:00B0020
Комплект:1
Примечание:
