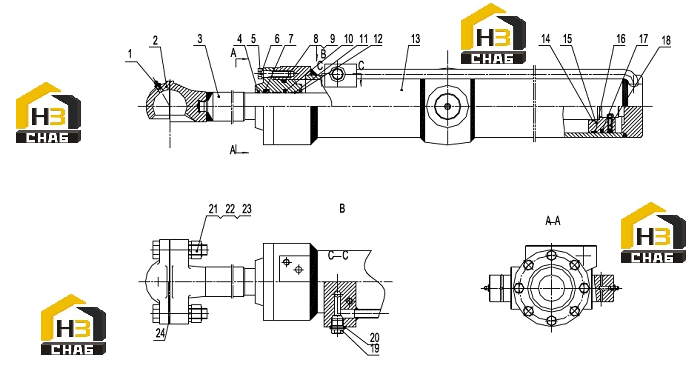

Цилиндр поворота 10c0155 000

← Замок гидравлический 12c1557 000 Цилиндр поворота 10c1679 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:TOOL KIT

Каталожный номер:SP105958

Комплект:1

Примечание:

№ на схеме:00

Наименование:TOOL KIT

Каталожный номер:SP102977

Комплект:1

Примечание:

№ на схеме:1

Наименование:GREASE FITTING

Каталожный номер:GB1152-74

Комплект:3

Примечание:M8X1

№ на схеме:2

Наименование:COVER

Каталожный номер:PY200-CS (CB) -01

Комплект:1

Примечание:

№ на схеме:3

Наименование:PISTON ROD

Каталожный номер:PY200-CS (CB) -02

Комплект:1

Примечание:

№ на схеме:4

Наименование:DUST RING

Каталожный номер:UWR196228

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:CB21-76

Комплект:8

Примечание:M12X1.5X50

№ на схеме:6

Наименование:WASHER

Каталожный номер:GB93-76

Комплект:8

Примечание:12

№ на схеме:7

Наименование:U-RING

Каталожный номер:EU5065/1

Комплект:1

Примечание:50X65X10

№ на схеме:8

Наименование:O-RING

Каталожный номер:GB1235-76

Комплект:1

Примечание:100X5.7

№ на схеме:9

Наименование:SNAP RING

Каталожный номер:GB1235-76

Комплект:1

Примечание:100X91 X2

№ на схеме:10

Наименование:SEAL

Каталожный номер:ZYs(50X6)

Комплект:1

Примечание:d50

№ на схеме:11

Наименование:SUPPORT RING

Каталожный номер:LPY180-G4-03

Комплект:2

Примечание:d50X 15X2.5

№ на схеме:12

Наименование:GUIDE SLEEVE

Каталожный номер:PY180-G4-02A

Комплект:1

Примечание:

№ на схеме:13

Наименование:CYLINDER BODY

Каталожный номер:PY200-CS (CB) -03

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:GB1235-76

Комплект:1

Примечание:55X3.1

№ на схеме:15

Наименование:PISTON

Каталожный номер:PY180-G4、 G5、 G6

Комплект:1

Примечание:

№ на схеме:16

Наименование:SUPPORT RING

Каталожный номер:LPY180-G4-04

Комплект:1

Примечание:D100X10X2.5

№ на схеме:17

Наименование:SEAL

Каталожный номер:ZYg (100X6)

Комплект:1

Примечание:D100

№ на схеме:18

Наименование:SCREW

Каталожный номер:GB79-76

Комплект:1

Примечание:M8X30

№ на схеме:19

Наименование:PLUG

Каталожный номер:JB1000-77

Комплект:1

Примечание:M22X1.5

№ на схеме:20

Наименование:SEAL RING

Каталожный номер:JB982-77

Комплект:1

Примечание:22

№ на схеме:21

Наименование:BOLT

Каталожный номер:GB21-76

Комплект:2

Примечание:M20X90

№ на схеме:22

Наименование:NUT

Каталожный номер:GB52-76

Комплект:2

Примечание:M20

№ на схеме:23

Наименование:WASHER

Каталожный номер:GB93-76

Комплект:2

Примечание:20

№ на схеме:24

Наименование:SHIM

Каталожный номер:PY200-CS (CB) -04

Комплект:2

Примечание:
