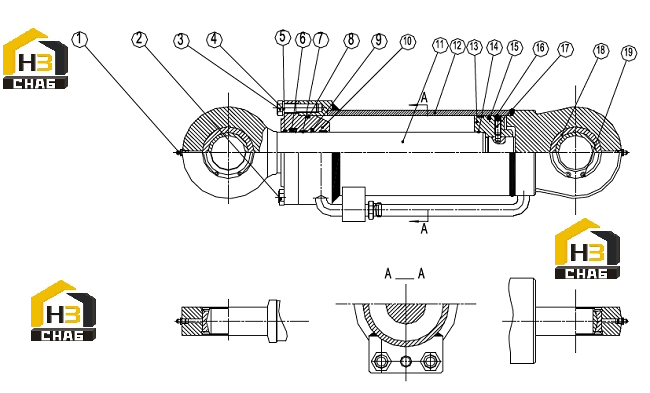

Цилиндр бульдозера 10c0176 000

← Трубопровод с упорной пластиной 00c1834 003 Трубопровод рыхлителя 00c2841 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:TOOL KIT

Каталожный номер:SP105967

Комплект:1

Примечание:

№ на схеме:00

Наименование:TOOL KIT

Каталожный номер:SP102976

Комплект:1

Примечание:

№ на схеме:1

Наименование:GREASE FITTING

Каталожный номер:GB1152-74

Комплект:2

Примечание:M10X1

№ на схеме:2

Наименование:BOLT

Каталожный номер:GB30-76

Комплект:2

Примечание:M16X28

№ на схеме:3

Наименование:BOLT

Каталожный номер:GB30-76

Комплект:8

Примечание:M16X60

№ на схеме:4

Наименование:WASHER

Каталожный номер:GB93-76

Комплект:10

Примечание:16

№ на схеме:5

Наименование:DUST RING

Каталожный номер:Fc70X8.5

Комплект:1

Примечание:70X8.5

№ на схеме:6

Наименование:SEAL

Каталожный номер:KYc70X85X11.5

Комплект:1

Примечание:70X85X11.5

№ на схеме:7

Наименование:SUPPORT RING

Каталожный номер:ZL40E-DB-02

Комплект:2

Примечание:70X76X12

№ на схеме:8

Наименование:O-RING

Каталожный номер:GB1235-76

Комплект:1

Примечание:130X5.7

№ на схеме:9

Наименование:SEAL

Каталожный номер:ZYs70X6

Комплект:1

Примечание:70X6

№ на схеме:10

Наименование:GUIDE SLEEVE

Каталожный номер:LPY180-G8-01

Комплект:1

Примечание:

№ на схеме:11

Наименование:PISTON ROD

Каталожный номер:LPY180-G8-02

Комплект:1

Примечание:

№ на схеме:12

Наименование:CYLINDER BODY

Каталожный номер:LPY180-G8-03

Комплект:1

Примечание:

№ на схеме:13

Наименование:PISTON

Каталожный номер:LPY180-G8-04

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:GB1235-76

Комплект:1

Примечание:75X3.1

№ на схеме:15

Наименование:SEAL

Каталожный номер:ZYg130X6

Комплект:1

Примечание:130X6

№ на схеме:16

Наименование:SUPPORT RING

Каталожный номер:LPY180-G8-05

Комплект:2

Примечание:130X125X9.7

№ на схеме:17

Наименование:SCREW

Каталожный номер:GB79-85

Комплект:1

Примечание:M8X40

№ на схеме:18

Наименование:KNUCKLE BEARING

Каталожный номер:GB304.5-81

Комплект:2

Примечание:GE60ES

№ на схеме:19

Наименование:SNAP RING

Каталожный номер:GB893.1-76

Комплект:4

Примечание:90
