Трубопровод рыхлителя 00c2841 000

Трубопровод рыхлителя 00c2841 000

← Цилиндр бульдозера 10c0176 000 Цилиндр рыхлителя 10c1500 001 →

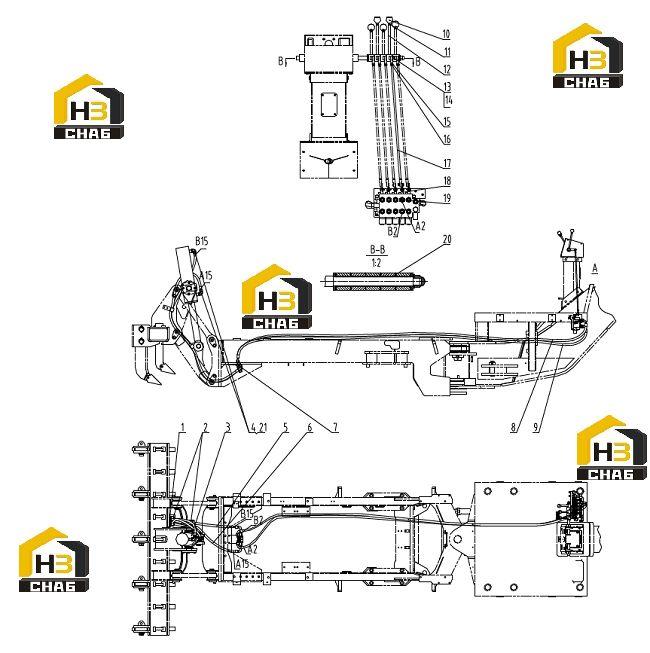

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BRACKET
Каталожный номер:29A0421
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CLAMP
Каталожный номер:09C0203
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:RIPPER CYLINDER
Каталожный номер:10C1500
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:ELBOW
Каталожный номер:31C0084
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HOSE
Каталожный номер:06C7358
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:HOSE
Каталожный номер:06C7359
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:HYDRAULIC LOCK
Каталожный номер:12C1557
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOSE
Каталожный номер:66C0598
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HOSE
Каталожный номер:66C0599
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:KNOB
Каталожный номер:86A0963
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:NUT
Каталожный номер:03B0053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HANDLE
Каталожный номер:16D0204
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B0052
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:06B0006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:KNUCKLE BEARING
Каталожный номер:25B0034
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:NUT
Каталожный номер:03B0021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:LINKAGE
Каталожный номер:64A0261
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:LINKAGE AS
Каталожный номер:24C0252
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:CONNECTOR
Каталожный номер:30C0089
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BUSHING
Каталожный номер:86A0184
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:CONNECTOR
Каталожный номер:30C0164
Комплект:2
Примечание:
