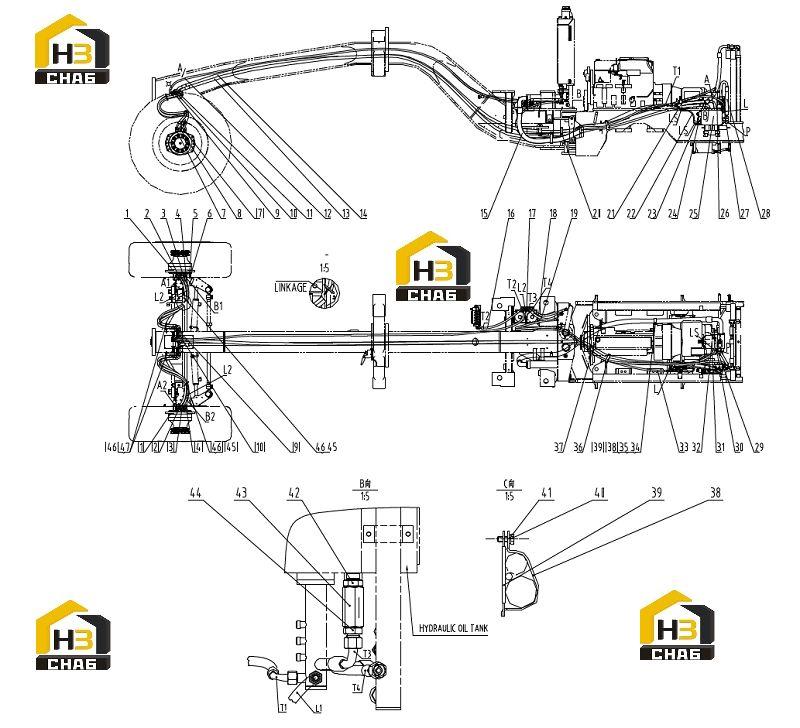

Система гидравлическая перемещения 13e0111 000

← Цилиндр регулировки угла наклона 10c1874 000 Блок регулирующего клапана 44c1235 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:MOTOR

Каталожный номер:11C0430

Комплект:2

Примечание:

№ на схеме:2

Наименование:HOSE

Каталожный номер:06C9385

Комплект:2

Примечание:

№ на схеме:3

Наименование:HOSE

Каталожный номер:06C9387

Комплект:2

Примечание:

№ на схеме:4

Наименование:HOSE

Каталожный номер:06C9386

Комплект:2

Примечание:

№ на схеме:5

Наименование:CONNECTOR

Каталожный номер:30C1013

Комплект:1

Примечание:

№ на схеме:6

Наименование:JOINT

Каталожный номер:44C0147

Комплект:1

Примечание:

№ на схеме:7

Наименование:FITTING

Каталожный номер:30C1878

Комплект:4

Примечание:

№ на схеме:8

Наименование:FITTING

Каталожный номер:30C1879

Комплект:2

Примечание:

№ на схеме:9

Наименование:ELBOW

Каталожный номер:31C0084

Комплект:2

Примечание:

№ на схеме:10

Наименование:ELBOW

Каталожный номер:31C0083

Комплект:2

Примечание:

№ на схеме:11

Наименование:CONTROL VALVE BLOCK

Каталожный номер:44C1235

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE

Каталожный номер:06C9398

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE

Каталожный номер:07C3669

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:07C3670

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE

Каталожный номер:07C3672

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE

Каталожный номер:07C3374

Комплект:1

Примечание:

№ на схеме:17

Наименование:CHECK VALVE AS

Каталожный номер:12C3198

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOSE

Каталожный номер:07C3375

Комплект:1

Примечание:

№ на схеме:19

Наименование:HOSE

Каталожный номер:07C3376

Комплект:1

Примечание:

№ на схеме:20

Наименование:CLAMP

Каталожный номер:09C0446

Комплект:1

Примечание:

№ на схеме:21

Наименование:RELIEF VALVE

Каталожный номер:12C3123

Комплект:1

Примечание:

№ на схеме:22

Наименование:HOSE

Каталожный номер:05C4767

Комплект:1

Примечание:

№ на схеме:23

Наименование:HOSE

Каталожный номер:05C4768

Комплект:1

Примечание:

№ на схеме:24

Наименование:TEE

Каталожный номер:32C0111

Комплект:1

Примечание:

№ на схеме:25

Наименование:CONTRAL VALVE MOUNTING

Каталожный номер:44C1429

Комплект:1

Примечание:

№ на схеме:26

Наименование:HOSE

Каталожный номер:06C9395

Комплект:1

Примечание:

№ на схеме:27

Наименование:HOSE

Каталожный номер:10D8839

Комплект:1

Примечание:

№ на схеме:28

Наименование:HOSE

Каталожный номер:07C3671

Комплект:1

Примечание:

№ на схеме:29

Наименование:TEE

Каталожный номер:32C0195

Комплект:1

Примечание:

№ на схеме:30

Наименование:JOINT

Каталожный номер:44C0085

Комплект:1

Примечание:

№ на схеме:31

Наименование:HOSE

Каталожный номер:06C9396

Комплект:1

Примечание:

№ на схеме:32

Наименование:PUMP AS

Каталожный номер:11C1339

Комплект:1

Примечание:

№ на схеме:33

Наименование:HOSE

Каталожный номер:06C9397

Комплект:1

Примечание:

№ на схеме:34

Наименование:BOLT

Каталожный номер:00B0011

Комплект:1

Примечание:

№ на схеме:35

Наименование:WASHER

Каталожный номер:06B0008

Комплект:1

Примечание:

№ на схеме:36

Наименование:CLAMP

Каталожный номер:09C0411

Комплект:1

Примечание:

№ на схеме:37

Наименование:CLAMP

Каталожный номер:09C1143

Комплект:1

Примечание:

№ на схеме:38

Наименование:PLATE

Каталожный номер:19A3014

Комплект:2

Примечание:

№ на схеме:39

Наименование:PLATE

Каталожный номер:10A7558

Комплект:2

Примечание:

№ на схеме:40

Наименование:BOLT

Каталожный номер:00B0012

Комплект:1

Примечание:

№ на схеме:41

Наименование:WASHER

Каталожный номер:06B0002

Комплект:1

Примечание:

№ на схеме:42

Наименование:FITTING

Каталожный номер:30C1881

Комплект:1

Примечание:

№ на схеме:43

Наименование:VALVE

Каталожный номер:12C0782

Комплект:1

Примечание:

№ на схеме:44

Наименование:CONNECTOR

Каталожный номер:30W0030

Комплект:1

Примечание:

№ на схеме:45

Наименование:COLLAR

Каталожный номер:17D0661

Комплект:2

Примечание:

№ на схеме:46

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:

№ на схеме:47

Наименование:COLLAR

Каталожный номер:17D0701

Комплект:2

Примечание:
