Блок регулирующего клапана 44c1235 000

← Система гидравлическая перемещения 13e0111 000 Клапан обратный 12c3198 000 →

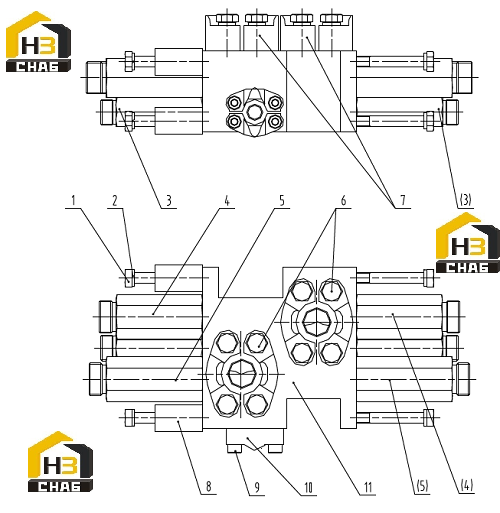

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:01B0033

Комплект:8

Примечание:

№ на схеме:2

Наименование:HARD WASHER

Каталожный номер:06B0169

Комплект:8

Примечание:

№ на схеме:3

Наименование:CONNECTOR

Каталожный номер:30C0776

Комплект:2

Примечание:

№ на схеме:4

Наименование:CONNECTOR

Каталожный номер:30C0777

Комплект:2

Примечание:

№ на схеме:5

Наименование:CONNECTOR

Каталожный номер:30C2043

Комплект:2

Примечание:

№ на схеме:6

Наименование:SCREW

Каталожный номер:04B0120

Комплект:8

Примечание:

№ на схеме:7

Наименование:SPLIT FLANGE

Каталожный номер:04A0268

Комплект:2

Примечание:

№ на схеме:8

Наименование:SLEEVE

Каталожный номер:55A5070

Комплект:4

Примечание:

№ на схеме:9

Наименование:SCREW

Каталожный номер:04B0049

Комплект:4

Примечание:

№ на схеме:10

Наименование:SPLIT FLANGE

Каталожный номер:04A0548

Комплект:1

Примечание:

№ на схеме:11

Наименование:CONTROL VALVE BLOCK

Каталожный номер:78A0461

Комплект:1

Примечание:
